Startschuss für Parkdeck am geplanten U-Bahnhof Martinsried

21. Mai 2021

Autor: Florian Schütz — Abgelegt unter: Netz, U-Bahnhöfe — 18:02

Der Bau des Parkdecks am Life-Science-Campus der Ludwig-Maximilians-Universität in Martinsried als Vormaßnahme der lange geplanten U-Bahn-Verlängerung der Linie U6 hat begonnen. Zum Fahrplanwechsel 2025/2026 wird die Eröffnung der gut einen Kilometer langen Erweiterung vom Klinikum Großhadern zum neuen U-Bahnhof Martinsried derzeit erwartet.

Lageplan des U-Bahnhof (unten)
sowie des Parkdecks (open rechts)

Das Parkdeck in Martinsried, einem Ortsteil der Gemeinde Planegg, umfasst zunächst 80 Parkplätze, die nach Inbetriebnahme der verlängerten U6-Linie zum Umstieg auf das U-Bahn-Netz genutzt werden können. Bei Bedarf ist eine Erweiterung um weitere 80 Stellplätze möglich. Das Parkdeck, dessen Fertigstellung bereit für Herbst 2021 vorgesehen ist, wird über den bereits bestehenden Parkplatz der Ludwig-Maximilians-Universität gebaut. So kann die Neuversiegelung von freien Flächen verhindert werden.

„Mit den Bauarbeiten für das Parkdeck gehen wir auch in die Vorbereitung für die Verlängerung der U6 nach Martinsried. Damit soll schon in etwa einem Jahr, nämlich Mitte 2022, begonnen werden. Das freut mich sehr und ist auch für unsere Studentinnen und Studenten mehr als praktisch: Denn mit der U6-Verlängerung binden wir das Innovations- und Gründerzentrum Biotechnologie (IZB) und den Life-Science-Campus der Ludwig-Maximilians-Universität an. Und damit verbinden wir die Münchner Wissenschaftsstandorte im Norden und Süden.“

Bayerns Verkehrsministerin Kerstin Schreyer

„Vernetzung ist das entscheidende Schlagwort für den Wissenschaftsbetrieb der Zukunft. Die U6 wird mit ihrem Ausbau nun vollends zur ‚Wissenschaftslinie‘: Unsere hochkarätigen Forschungseinrichtungen in und um München rücken so noch näher zusammen. Mit der Anbindung an das Münchner U-Bahn-Netz kann der international renommierte Standort für Life-Science-Forschung seine volle Wirkung entfalten. Zugleich steigern wir so seine Attraktivität. Der Bau des Parkdecks ist ein erstes sichtbares Zeichen für den Fortschritt dieses Großprojekts. Allen Beteiligten, die für eine zügige Umsetzung an einem Strang ziehen, herzlichen Dank.“

Wissenschaftsminister Bernd Sibler

„Es freut mich, dass mit der aufwachsenden Baustelle des Parkdecks auch das U-Bahn-Projekt endlich nach außen hin sichtbar wird. Auch mit der U6-Verlängerung selbst geht es gut voran. Die Planunterlagen für den Tunnelbau sind bereits im Genehmigungslauf. Das stimmt zuversichtlich, dass die derzeit geplante Inbetriebnahme zum Fahrplanwechsel 2025/2026 erfolgen und der erste Zug nach Martinsried rollen kann.“

Landrat Christoph Göbel

„‘Was lange währt, wird endlich gut‘ wandle ich heute dem Anlass entsprechend um: ‚Was lange währt, wird wirklich gut!‘ Wir stehen hier und schauen auf den zweiten Schritt, die Baustelle des Parkdecks an der künftigen U-Bahnhaltestelle der U6 auf dem Campus Martinsried. Es geht voran – und endlich sieht man auch etwas: Es gibt keinen Zweifel mehr: Die U-Bahn kommt!“

Hermann Nafziger, 1. Bürgermeister der Gemeinde Planegg

Finanziert wird das Parkdeck partnerschaftlich vom Freistaat Bayern, der den überwiegenden Teil der Kosten trägt, vom Landkreis München und der Gemeinde Planegg. Die Gesamtkosten betragen rund drei Millionen Euro. Für die Planung und Koordinierung des Parkdeckbaus ist eine Projektmanagementgesellschaft zuständig, an der neben dem Freistaat Bayern der Landkreis München und die Gemeinde Planegg beteiligt sind. Die Projektmanagementgesellschaft betreut auch die geplante U6-Verlängerung vom Klinikum Großhadern nach Martinsried. Diese wird den Standort Martinsried, der neben dem Life-Science-Campus der Ludwig-Maximilians-Universität unter anderem rund 50 Biotech-Unternehmen sowie die Max-Planck-Institute für Biochemie und Neurobiologie beherbergt, an weitere Münchener Wissenschaftsstandorte wie die Technische Universität in Garching und die Ludwig-Maximilians-Universität in der Maxvorstadt anbinden, die ebenfalls über die U6 zu erreichen sind.

Quelle:

Pressemeldung Staatsministerium für Wohnen, Bau und Verkehr

U5 nach Pasing: letzter Abschnitt ist genehmigt

27. April 2021

Autor: Florian Schütz — Abgelegt unter: Netz, Störungen und Bauarbeiten, U-Bahnhöfe — 15:25

Seit vielen Jahren wird über die Verlängerung der U5 nach Pasing diskutiert und gestritten, mehr als einige bauvorbereitende Maßnahmen sind auch noch nicht erfolgt. In dieser Woche ist für den letzten noch ausstehenden Abschnitt vom Bahnhof Am Knie bis Pasing die Planfeststellungsgenehmigung erteilt worden.

Für beide vorigen Abschnitte der Streckenverlängerung vom Bahnhof Laimer Platz aus wurde Ende 2019 sowie im Juli 2020 bereits seitens der Regierung von Oberbayern die Genehmigung erteilt. Damit dürfte mit den Baumaßnahmen in den kommenden Monaten begonnen werden, die in der Gotthardstraße sowie im Bereich der neuen Bahnhöfe mit einigen Verkehrsbehinderungen und teilweise Sperrungen verbunden sein werden.

Der letzte Bauabschnitt soll nordwestlich der Einmündung der Josef-Felder-Straße in die Landsberger Straße beginnen und in zwei eingleisigen Streckentunneln zum neuen U-Bahnhof Pasing nördlich des Pasinger Bahnhofsplatzes führen. Geplant ist im neuen U-Bahnhof unter anderem ein 120 Meter langer Mittelbahnsteig, der über Fahr- und Festtreppen sowie einen Aufzug die U-Bahn-Anlage mit dem unterirdischen Zugangsbauwerk des Pasinger Bahnhofs verbindet. Das westliche Ende des Bauvorhabens bilden zwei weitere eingleisige Streckentunnel, die den Pasing-Nymphenburger Kanal und die Würm unterqueren und unmittelbar westlich der Pippinger Straße enden.

Die Streckentunnel für die beiden U-Bahn-Gleise werden in bergmännischer Bauweise mit sogenannten Tunnelvortriebsmaschinen erstellt. Beim Bau des U-Bahnhofs selbst werden in einem ersten Schritt alle Ver- und Entsorgungsleitungen, insbesondere die der Deutschen Bahn AG, aus dem Bereich des Bauwerks verlegt oder gesichert. Im zweiten und dritten Schritt werden die Südseite und die Nordseite des Bauwerks erstellt. Während dieser beiden jeweils etwa 18 Monate andauernden Bauabschnitte ist jeweils eine provisorische einspurige Führung des Straßenverkehrs in der Josef-Felder-Straße vorgesehen. Aus- und Einfahrt zur Tiefgarage der Pasing Arcaden bleiben während der Bauphasen gewährleistet.

Quelle

Planfeststellungsbeschluss: Weiterbau zum neuen U-Bahnhof Pasing

Neue Weichen an der Münchner Freiheit: Unterbrechung der U3/U6 bis 18. September

12. Juli 2020

Autor: Florian Schütz — Abgelegt unter: Betrieb, Netz, Störungen und Bauarbeiten, U-Bahnhöfe — 21:19

In den kommenden zehn Wochen erneuert die MVG auf der Südseite des U-Bahnhofs Münchner Freiheit in Schwabing neun Weichen. Die U-Bahnlinien U3 und U6 müssen deshalb unterbrochen werden. Der Abschnitt Universität – Giselastraße – Münchner Freiheit ist von Montag, 13. Juli bis einschließlich Freitag, 18. September voll gesperrt.

SEV zwischen Münchner Freiheit und Universität Die Münchner Verkehrgesellschaft richtet einen Ersatzverkehr mit Bussen ein und bietet zusätzliche Umfahrungsmöglichkeiten mit Bus und U-Bahn an.

„Eine Vollsperrung ist immer eine Belastungsprobe – für die Fahrgäste wie auch für uns. Gleichwohl ist die Erneuerung zwingend notwendig, um unsere älteste U-Bahnstrecke auf Zukunftskurs zu bringen.“

Ingo Wortmann, Chef der MVG und Geschäftsführer Mobilität der SWM.

Austausch aus Altersgründen

Weichenfeld an der Münchner Freiheit Die Weichen an der Münchner Freiheit bestehen im Kern seit der Eröffnung der U-Bahn im Jahr 1971 und müssen aus Altersgründen ausgetauscht werden. Alle Weichen zusammen wiegen rund 130 Tonnen. Die Erneuerung umfasst neben den eigentlichen Schienen auch 650 Weichenschwellen sowie die Verbindungsgleise. 1.700 Tonnen alter Schotter werden bis zur Tunnelsohle abgetragen und durch die selbe Menge an Neuschotter ersetzt. Ferner wird die Stromschiene entlang der Weichenanlage erneuert und ertüchtigt. Die Arbeiten laufen im Schichtbetrieb fast rund um die Uhr, um eine möglichst kurze Bauzeit zu gewährleisten. MVG-Chef Ingo Wortmann: „Teile der Infrastruktur und Technik an der Münchner Freiheit sind über 50 Jahre alt und gehören dringend aus- getauscht. Wir treiben die Grunderneuerung der Münchner U-Bahn voran, damit das System in den nächsten Jahrzehnten leistungsfähig bleibt.“

Linienbetrieb ausgeschlossen

Das zu erneuernde Weichenfeld befindet sich auf der Südseite des U-Bahnhofs Münchner Freiheit. Aufgrund der hohen Zahl an Weichenverbindungen bei räumlich sehr beengten Platzverhältnissen kann die Erneuerung der Anlage nur im Rahmen einer Vollsperrung stattfinden. Selbst die für den U-Bahnbetrieb erforderliche Über- führung von Leerzügen zur Technischen Basis in Fröttmaning wird auf diesem Ab- schnitt nur in kurzen Zeitfenstern möglich sein, um die Bauarbeiten und den eng getakteten Zeitplan nicht zu gefährden.

Der Fahrbetrieb auf der U3 und U6 wird während der Vollsperrung in den kommenden rund zweieinhalb Monaten wie folgt gestaltet:

Änderungen bei der U3

U3

  • Die U3 fährt nur zwischen Fürstenried West und Universität, und zwar alle 8 Minuten.
  • Den Nordteil zwischen Moosach und Scheidplatz übernimmt die U8 im 10-Minuten-Takt. Ab Scheidplatz fährt die U8 via Hauptbahnhof zum Sendlinger Tor, an Werktagen zwischen 6 und 20 Uhr weiter bis zum Mangfallplatz.
  • Auf dem Abschnitt Scheidplatz – Bonner Platz – Münchner Freiheit wird ein Pendelzug im 10-Minuten-Takt eingesetzt.

Änderungen bei der U6

U6

  • Zwischen Münchner Freiheit und Universität ist die U6 unterbrochen.
  • Im Süden verkehrt die U6 alle 8 Minuten zwischen Klinikum Großhadern und Universität.
  • Im Norden fahren die Züge alle 10 Minuten zwischen Münchner Freiheit und Garching-Forschungszentrum, in der Hauptverkehrszeit bis Fröttmaning alle 5 Minuten.
  • Abends kommt es zu weiteren Einschränkungen im Nordabschnitt: Dort ist ab ca. 21.30 Uhr nur ein eingleisiger Betrieb im 20-Minuten-Takt möglich. Das andere Gleis wird dann abschnittsweise von Bauzügen genutzt.

Ersatzverkehr zwischen Universität und Münchner Freiheit

In der U-Bahn-Lücke zwischen Münchner Freiheit und Universität pendelt ein Ersatzverkehr mit Bussen. Die Busse sind als U6 beschildert. Sie fahren tagsüber im dichten Takt, in Spitzenzeiten alle 2 Minuten und halten in unmittelbarer Nähe der U-Bahnhöfe Universität, Giselastraße und Münchner Freiheit. Je nach Verkehrsaufkommen wird sich die reguläre Fahrzeit für Fahrgäste in diesem Abschnitt schätzungsweise um 15 bis 20 Minuten verlängern.

U8 als zusätzliche U-Bahnlinie täglich im Einsatz

U8 Die Veranstaltungslinie U8 wird während der Bauzeit zu einer regulären U-Bahnlinie aufgewertet und verkehrt täglich zwischen Moosach und Innenstadt. Die Züge fahren alle 10 Minuten zwischen Moosach und Scheidplatz auf dem regulären Linienweg der U3 sowie zwischen Scheidplatz und Sendlinger Tor auf dem Linienweg der U2. Sie erreichen damit auch den Hauptbahnhof. An Werktagen zwischen ca. 6 Uhr und ca. 20 Uhr fährt die U8 vom Sendlinger Tor weiter bis zum Mangfallplatz.

Buslinie U34 als Alternative

Als zusätzliches Angebot verbindet die zusätzliche Buslinie U34 die U-Bahnhöfe Scheidplatz (U2/U8) – Bonner Platz (Pendelzug) – Dietlindenstraße (U6) – Arabellapark (U4). Sie verkehrt montags bis freitags von ca. 6 Uhr bis ca. 22 Uhr im 10-Minuten-Takt.

Weitere Informationen und Umfahrungsmöglichkeiten unter www.mvg.de/freiheit

Sendlinger Tor: der Umbau nimmt Gestalt an

3. November 2019

Autor: Florian Schütz — Abgelegt unter: Störungen und Bauarbeiten, U-Bahnhöfe — 20:10

Seit dem Jahr 2017 wird der U-Bahnhof am Sendlinger Tor umgebaut und erweitert. Bisher waren für Fahrgäste der U-Bahn und alle, die gleich mit welchem Verkehrsmittel irgendwie am Sendlinger Tor vorbei mussten, primär die Einschränkungen und Baustellenflächen sichtbar. Allmählich ändert sich das.

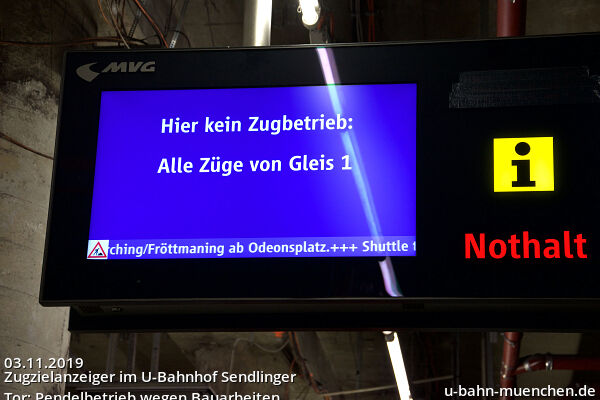

Zugzielanzeiger im U-Bahnhof Sendlinger Tor: Pendelbetrieb wegen Bauarbeiten Seit einigen Tagen kann man bereits am Bahnsteig der U1/U2 in Richtung Kolumbusplatz sehen, dass hier der Durchbruch zum neuen Zugangsbauwerk in der Sonnenstraße nicht mehr von einer Rigipswand verborgen ist. Der Rohbau dahinter ist mittlerweile fertiggestellt, die vereisten Erdschichten 10 Meter unterhalb des Grundwasserspiegels abgetaut und die dicken Betonwände zum bisherigen Bahnsteig durchgebrochen. Mit dem Einbau der Fahrtreppen und des weiteren Innenausbaus beginnen in den kommenden Tagen die letzten Arbeiten an diesem Bauabschnitt. Hier führen künftig Fahr- und Festtreppen sowie ein Aufzug ins heute schon bestehende Zwischengeschoss des Bahnhofs.

Das ist auch gut so, da ab Frühjahr der Zentralbereich zwischen U3/U6 und U1/U2 zum Teil gesperrt wird, damit hier mit den Hauptarbeiten begonnen werden kann. Ab dann wird das neue, nördlicher gelegene, Zugangsbauwerk auch dringend benötigt: Umsteiger von der unteren Ebene (U1/U2/U7/U8) zur oberen Ebene (U3/U6) müssen dann den Umweg über das Sperrengeschoss nehmen, da die heutigen Verbindungstreppen zwischen den Bahnsteigen dann zum Teil rückgebaut werden, um den „Treppendreh“ beginnen zu können. In umgekehrter Richtung (von U3/U6 zur U1/U2/U7/U8) wird das zunächst weiter möglich sein.
Die Betriebsräume unterhalb und hinter den Rolltreppen wurden zwischenzeitlich schon nahezu komplett zurückgebaut, um hier künftig deutlich mehr Platz für die steigenden Fahrgastmengen zur Verfügung zu haben. Aktuell wird dieser Bereich noch von einer Wand vom Rest des Querbahnsteiges getrennt, diese wird im kommenden Jahr aber fallen.

U-Bahnhof Sendlinger Tor: neuer Bahnsteigbelag wird verlegt Im Bereich des Bahnsteigs der U3 und U6 wurde an diesem Wochenende begonnen, den neuen Bodenbelag aus spanischem Granit aufzubringen. Die großen Granitplatten müssen in Millimeterarbeit verlegt werden, da die Bahnsteige eine leichte Wölbung aufweisen. Zudem werden die Bahnsteige künftig 5 Zentimeter höher sein, was ein barrierefreies Einsteigen in die U-Bahnen ermöglicht und temporär angebrachte Rampen an den Bahnsteigenden überflüssig macht. Insgesamt werden 6700 Quadratmeter neuer Bodenbelag im gesamten U-Bahnhof verlegt, auch alle Wandflächen (insgesamt etwa 4700 Quadratmeter) werden neu verkleidet.

U-Bahnhof Sendlinger Tor: Bauarbeiten und eingleisiger Pendelbetrieb Aktuell stellen sich die Bahnsteigebenen eher in „urbanem Beton-Brutalismus“ dar, nachdem alle bisherigen Wandverkleidungen nach und nach entfernt wurden. Nach Abschluss der Bauarbeiten wird das vom Architekturbüro Raupach und Bohn entworfene Design die untere Ebene wie bisher auch in gelbem Farbgewand erstrahlen lassen, die U3/U6-Ebene in Blau. Das Lichtkonzept stammt vom kürzlich verstorbenen Münchner Lichtdesigner Ingo Maurer, der auch an anderen Bahnhöfen wie Münchner Freiheit und Westfriedhof die Lichtgestaltung entworfen hat.

Der ursprünglich geplante Fertigstellungstermin aller Bauarbeiten Ende 2022 scheint indes nicht mehr haltbar. Bei den bisherigen Arbeiten sind die Bauarbeiter auf Relikte aus den U-Bahn-Bauarbeiten der 1960er und 1970er Jahre gestoßen: Metallverankerungen der alten U-Bahn-Bauwerke und andere, in den Plänen nicht verzeichnete Altlasten haben zu einer Bauverzögerung um einige Monate geführt, die aufgrund der zahlreichen Abhängigkeiten eines Baus im Bestand nicht mehr ausgeglichen können, wie Bauleiter Christoph Schaller berichten musste.

Umbau Sendlinger Tor: Am Montag geht’s los

9. Februar 2017

Autor: Frederik Buchleitner — Abgelegt unter: Störungen und Bauarbeiten, U-Bahnhöfe — 15:36

Der bayerischen Landeshauptstadt stehen in den kommenden Jahren zahlreiche Bauarbeiten und daraus bedingend natürlich auch Einschränkungen ins Haus. Nicht nur der Baubeginn bei der 2. S-Bahn-Stammstrecke in gut zwei Monaten und der daraus resultierende Komplettumbau des Hauptbahnhofs führt über Jahre für die Fahrgäste zu Beeinträchtigungen, auch der U-Bahn-Knotenpunkt am Sendlinger Tor wird in den kommenden fünf Jahren für rund 150 Millionen Euro saniert und für die Zukunft ertüchtigt.

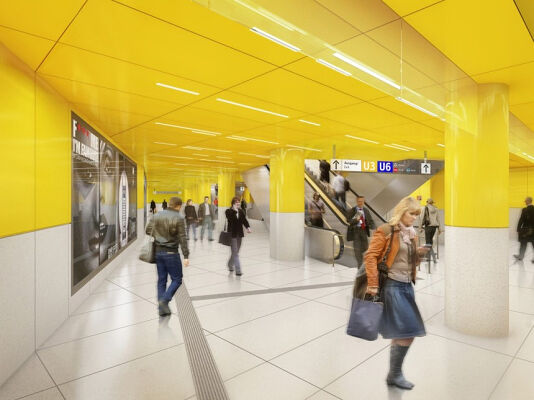

Ab 2022 soll sich der U-Bahnhof Sendlinger Tor in neuen Farben und gerüstet für die Zukunft präsentieren. Bis dahin stehen zahlreiche Bauarbeiten und für den Fahrgast natürlich auch Einschränkungen an (Grafik: SWM/MVG)

Ab 2022 soll sich der U-Bahnhof Sendlinger Tor, wie hier auf der U3/6-Ebene in neuen Farben und gerüstet für die Zukunft präsentieren. Bis dahin stehen zahlreiche Bauarbeiten und für den Fahrgast natürlich auch Einschränkungen an (Grafik: SWM/MVG)

Am heutigen Donnerstag stellten Vertreter der SWM und MVG das Projekt im Rahmen einer Pressekonferenz vor und erläuterten die einzelnen Bauphasen, die dabei nötigen Verkehrseinschränkungen, aber auch die geplanten Maßnahmen zur künftigen Gestaltung und zur Entflechtung der Fahrgastströme. Am Montag starten die ersten Maßnahmen, die sich vorerst insbesondere an der Oberfläche bemerkbar machen werden. Ab den Osterferien, startend mit dem 9. April, kommt es dann auch zu konkreten Einschränkungen bei den U-Bahnen, Trambahnen und auch beim Individualverkehr.

Wie soll der Bahnhof zukünftig aussehen?

Wie bereits von den umgebauten Bahnhöfen Münchner Freiheit, Hauptbahnhof und Marienplatz bekannt, soll der U-Bahnhof Sendlinger Tor auch farblich und gestalterisch neue Akzente setzen. Die Bahnsteigbereiche werden sich ab 2022 zwar weiterhin betont blau (U3/U6) und gelb (U1/U2/U7/U8) zeigen, die neuen Wand-, Boden- und Deckenverkleidungen sollen das Erscheinungsbild modernisieren. Das Sperrengeschoss wird künftig in schwarzer Farbe mit großen weißen Deckenleuchten gehalten sein. Die bisher auf beiden Seiten vorhandenen Geschäfte werden auf die Ostseite umziehen. Statt einer engen Rampe mit Treppen auf beiden Seiten, ist künftig eine langgezogene Rampe im Bereich zwischen dem Abgang zur U1/2/7/8-Ebene und den Aufgängen zur Trambahn geplant. Die Bahnsteige werden übrigens ebenfalls barrierefrei gestaltet und daher um fünf Zentimeter angehoben, um einen höhengleichen Einstieg in die Fahrzeuge zu ermöglichen.

So zeigt sich die Ebene der U-Bahnlinien U3 und U6 bisher. Im Titelbild des Artikels zeigt eine Visualisierung des geplanten künftigen Erscheinungsbilds (Bild: SWM/MVG)

So zeigt sich die Ebene der U-Bahnlinien U3 und U6 bisher. Im Titelbild des Artikels zeigt eine Visualisierung des geplanten künftigen Erscheinungsbilds (Bild: SWM/MVG)

So zeigt sich die Ebene der U-Bahnlinien U3 und U6 bisher. Im Titelbild des Artikels zeigt eine Visualisierung des geplanten künftigen Erscheinungsbilds (Bild: SWM/MVG)

So zeigt sich die Ebene der U-Bahnlinien U3 und U6 bisher. Im Titelbild des Artikels zeigt eine Visualisierung des geplanten künftigen Erscheinungsbilds (Bild: SWM/MVG)

Neue Farben und 'geordnete' Flächen sollen das Zwischengeschoss künftig prägen. Die gelben Flächen sollen auf Auf- und Abgänge hinweisen (Grafik: SWM/MVG)

Neue Farben und ‘geordnete’ Flächen sollen das Zwischengeschoss künftig prägen. Die gelben Flächen sollen auf Auf- und Abgänge hinweisen (Grafik: SWM/MVG)

Der bisherige Umsteigebereich zur U3/6 auf der Ebene der Linien U1/U2/U7/U8 (Bild: SWM/MVG)

Der bisherige Umsteigebereich zur U3/6 auf der Ebene der Linien U1/U2/U7/U8 (Bild: SWM/MVG)

Farblich zeigt sich diese Ebene auch künftig knallgelb (Grafik: SWM/MVG)

Farblich zeigt sich diese Ebene auch künftig knallgelb (Grafik: SWM/MVG)

Welche Maßnahmen sind zur Erweiterung der Kapazität geplant?:

Bypass: Bislang sind auf der Bahnsteigebene U1/2/7/8 neben den Rolltreppen zur U3/6-Ebene großräumige Betriebsräume vorhanden, auf der anderen Seite der Durchgang zur anderen Tunnelröhre, sowie zum Aufgang ins Sperrengeschoss. Künftig sollen die Betriebsräume verkleinert und am Rand beider Seiten angelegt werden und dafür ein zusätzlicher Durchgang im Bereich der derzeitigen Betriebsräume geschaffen werden.

Treppendreh: Für die größtmögliche Entzerrung der Fahrgastströme soll die neue Anordnung der Rolltreppen zwischen dem Umsteigebereich der U1/2/7/8-Ebene mit der darüberliegenden U3/6-Ebene sorgen. Bislang zentrieren sich die Rolltreppen auf beiden Bahnsteigen der unteren Ebene auf einen engen Bereich. Auf der U3/6-Ebene sind die hinunterführenden Rolltreppen nur in Bahnsteigmitte zu erreichen, was durch die ohnehin schmalen Bahnsteige täglich zu Kapazitätsproblemen führt. Durch die künftig unterschiedlich angeordneten Treppen sollen sich die gegensätzlich umsteigenden Fahrgäste nicht mehr ins Gehege kommen.

Der geplante Bypass, der Treppendreh und die neuen Zugangsbauwerke in der Übersicht (Grafik: SWM/MVG)

Der geplante Bypass, der Treppendreh und die neuen Zugangsbauwerke in der Übersicht (Grafik: SWM/MVG)

Erweiterungsbauwerke: Die bautechnisch größte Herausforderung ist die Ergänzung der U1/2/7/8-Ebene um zwei weitere Zugänge jeweils an den Bahnsteigenden. Auf der südöstlichen Seite wird ein direkter Aufgang zur Blumenstraße errichtet. Auf der nordwestlichen Seite wird unter der Sonnenstraße ein neuer Aufgang ins Sperrengeschoss geschaffen. Diese beiden Zugänge, die in offener Bauweise errichtet werden müssen, sollen primär die Ströme der Ein- und Aussteiger von den Umsteigern trennen.

Künftig gibt es am südöstlichen Bahnsteigende auf der U1/2/7/8-Ebene einen neuen direkten Ein- und Ausgang zur Blumenstraße und eine Verbindung zur anderen Tunnelröhre (Bild: SWM/MVG)

Künftig gibt es am südöstlichen Bahnsteigende auf der U1/2/7/8-Ebene einen neuen direkten Ein- und Ausgang zur Blumenstraße und eine Verbindung zur anderen Tunnelröhre (Bild: SWM/MVG)

Visualisierung des künftigen südöstlichen Bahnsteigendes (Grafik: SWM/MVG)

Visualisierung des künftigen südöstlichen Bahnsteigendes (Grafik: SWM/MVG)

Am anderen Bahnsteigende wird ein neuer Zugang ins Sperrengeschoss geschaffen (Grafik: SWM/MVG)

Am anderen Bahnsteigende wird ein neuer Zugang ins Sperrengeschoss geschaffen (Grafik: SWM/MVG)

Weitere Ergänzungen: Die Ausgänge Sendlinger Straße und Müllerstraße werden verbreitert, da hier nach Untersuchungen der MVG die meisten Ein- und Aussteiger das Bauwerk betreten und verlassen. Der neue Zugang von der Blumenstraße erhält zudem einen Aufzug. Zusätzlich werden die beiden bestehenden Aufzüge zur U1/2/7/8-Ebene bis an die Oberfläche verlängert.

Wie ist der Bauablauf?

Bereits seit 2015 liefen im Bereich der Erweiterungsbauwerke Spartenmaßnahmen, um Kabel, Leitungen und Kanäle rund um die benötigten Baufelder zu verlegen.

Offene Baugruben finden sich im Bereich der Sonnenstraße und an der Ecke Blumen-/Wallstraße zur Errichtung der neuen Erweiterungsbauwerke (Grafik: SWM/MVG)

Offene Baugruben finden sich im Bereich der Sonnenstraße und an der Ecke Blumen-/Wallstraße zur Errichtung der neuen Erweiterungsbauwerke (Grafik: SWM/MVG)

Ab Montag, 13. Februar wird im Bereich der Nußbaumstraße an der Verlegung der Sonnenstraße gearbeitet.
Ab 10. April wird die Sonnenstraße in Richtung Blumenstraße dann rund um die Trambahn-Brunnenschleife verlegt, um direkt neben der Trambahnhaltestelle der Linien 16-18 die Baugrube für das Erweiterungsbauwerk einzurichten. Für gut zwei Jahre wird der Autoverkehr dann am Fuße der Matthäuskirche vorbeigeleitet. Vereinzelt sind weniger Spuren für den Autoverkehr vorhanden. Der Ausgang zur Sonnenstraße muss gesperrt werden, solange an der Baugrube für das Erweiterungsbauwerk gearbeitet wird.
Zudem beginnt die Sanierung des Bauwerkdeckels, sowie der Fugen, die wie an vielen anderen U-Bahnhöfen durch eindringende Chloride in Mitleidenschaft gezogen wurden.
Bereits in diesem Jahr werden die Aufgänge zur Trambahn erneuert.

Geänderte Verkehrsführung ab den Osterferien: Zwischen Brunnenschleife und Matthäuskirche wird der Autoverkehr der Sonnenstraße provisorisch nach Süden geführt (Grafik: SWM/MVG)

Geänderte Verkehrsführung ab den Osterferien: Zwischen Brunnenschleife und Matthäuskirche wird der Autoverkehr der Sonnenstraße provisorisch nach Süden geführt (Grafik: SWM/MVG)

Ab 2018 geht es mit dem Rohbau der Erweiterungsbauwerke weiter. Außerdem wird der Aufzug in der Trambahnschleife erneuert. Zeitgleich werden im Herbst die Trambahnschienen über die Lindwurmstraße ausgetauscht. Im Sperrengeschoß und auf den Bahnsteigebenen werden ab 2018 nach und nach die Verkleidungen mittels Wanderbaustelle ausgetauscht. Auf der U1/2/7/8-Ebene werden 2018 die neuen Zugänge angebunden.

Sobald 2019 das neue Erweiterungsbauwerk ins Sperrengeschoss fertiggestellt ist und auch der Bypass in Betrieb genommen werden kann, starten die Arbeiten an der Treppenanlage. Weitere Aufgänge müssen zwischen 2019 und 2020 während ihrer Erneuerung gesperrt werden, der Aufgang zur Sonnenstraße wird wieder geöffnet. Der bestehende Aufzug zur Kreissparkasse wird zusätzlich ausgetauscht.

In den Jahren 2021 und 2022 wird das Erweiterungsbauwerk zur Blumenstraße in Betrieb genommen und die beiden Aufzüge von der U1/2/7/8-Ebene auf den Sendlinger-Tor-Platz verlängert.
Außerdem werden die neuen Ladenflächen eingerichtet und der Treppendreh abgeschlossen.

Ab April wird ein Infocontainer für die Fahrgäste eingerichtet, in dem man sich über Details zum Bauablauf, aber auch den Bautechniken informieren kann.

Gibt es Einschränkungen beim U-Bahn-Betrieb?

Auch wenn die Arbeiten unter rollendem Rad stattfinden und auch aus diesem Grund so viel Zeit in Anspruch nehmen, wird die Baustelle nicht nur zu verlängerten Umsteigewegen führen. Mittels eingleisigem Betrieb zu bestimmten Zeiten bleibt der U-Bahnhof weiter erreichbar, führt aber zu Einschränkungen im Intervall der Linien.
Ab 9. April verkehren die U-Bahnlinien U1 und U2 abends ab 22 Uhr nur im 20-Minuten-Takt. Ab Juli werden diese Einschränkungen auch auf die Wochenenden ausgeweitet. Allerdings soll abseits des Sendlinger Tors ein normaler Takt angeboten werden, diese Züge sollen dann vorzeitig wenden.

Wie wirkt sich der Umbau auf den Betrieb der Trambahn aus?

Die Brunnenschleife wird ab den Osterferien erneuert, im Sommer folgen dann die Durchfahrtsgleise. Allerdings wird die Anlage nicht erweitert (Bild: Marian Hergesell)
Die Brunnenschleife wird ab den Osterferien erneuert, im Sommer folgen dann die Durchfahrtsgleise. Allerdings wird die Anlage nicht erweitert (Bild: Marian Hergesell)

Ab Montag, 10. April wird die ohnehin sanierungsbedürftige Brunnenschleife der Linien 27/28 bis Mitte Juni im Bestand erneuert. Wie bereits im vergangenen Jahr plant man, die beiden Linien mit den Tramlinien 20 und 21 zu verbinden. Ab Juni bis zum Ende der Sommerferien sind dann die Schienen im Bereich der Haltestelle zum Austausch vorgesehen. Zwar kann weiter eine Verbindung in die Müllerstraße durch die Fahrt über die Brunnenschleife angeboten werden, es sollen jedoch nicht alle drei Linien über die Schleife geführt werden.
Im Herbst 2018 wird die Überfahrt Lindwurmstraße erneuert und dabei eine Vollsperrung der Strecken zum Ostfriedhof und zum Isartor bedingen.

Übrigens wird der Umbau entgegen anfänglicher Planungen nicht genutzt, um die überlasteten Haltestellen der Trambahnen, sowie ihre Zugangsbauwerke zum U-Bahnhof zu erweitern, sondern werden nur wie bestehend erneuert. Erhöhte oder verlängerte Bahnsteige, vorbereitet für den Einsatz längerer oder im dichteren Takt verkehrender Trambahnen, sind also nicht zu erwarten. Auch kann die Anlage damit nicht barrierefrei ausgestaltet werden.
