Umbau und Modernisierung des U-Bahnhofs Sendlinger Tor 2017–2023

Kurzinfo
Objekt	Umbau und Modernisierung U-Bahnhof
Bahnhof	Sendlinger Tor / Sendlinger Tor
Linien	U1, U2, U3, U6
Architektur	Raupach und Bohn
Lichtplanung	Ingo Maurer
Bauzeit	2017–2023
Inbetriebnahme	Dezember 2023

Der U-Bahnhof Sendlinger Tor gehört zu den meistfrequentierten Knoten­punkten im Münchner U-Bahn-Netz: Täglich nutzen rund 200.000 Fahrgäste den Bahnhof, 1.600 U-Bahn-Abfahrten werden hier täglich abgewickelt. Als Tausch­punkt zwischen vier Linien auf zwei Ebenen war er seit Jahren an seine Kapazitätsgrenzen gestoßen. Von 2017 bis 2023 wurde der Bahnhof daher grundlegend umgebaut und erweitert – bei laufendem Betrieb.

Ausgangslage

Der Bahnhof Sendlinger Tor besteht aus zwei übereinander liegenden Ebenen: oben die Bahnsteige der U3 und U6, unten – versetzt angeordnet – die Röhrenbahnsteige der U1 und U2. Beide Ebenen waren ursprünglich nur über einen zentralen Bereich miteinander und mit der Oberfläche verbunden, was zu starker Überlastung in den Stoßzeiten führte. Zusätzlich entsprachen die Bahnsteige nicht mehr den Anforderungen an Barrierefreiheit.

Bereits 2012 hatte die MVG in einer Machbarkeitsstudie den dringenden Handlungsbedarf dokumentiert: Damals nutzten täglich rund 145.000 Fahrgäste den Bahnhof bei 1.350 Zugabfahrten täglich. Seit der Erweiterung zum Kreuzungsbahnhof 1980 hatten sich die Fahrgastzahlen mehr als verdreifacht. Die Kosten wurden damals auf rund 80 Millionen Euro geschätzt; bis zum tatsächlichen Baubeginn 2017 waren sie auf 150 Millionen Euro angewachsen, endgültig kostete das Projekt 155 Millionen Euro.

2013 wurde ein Gestaltungswettbewerb ausgelobt. Den Auftrag erhielt die Planungsgemeinschaft Raupach und Bohn; das Lichtkonzept wurde von dem Münchner Designer Ingo Maurer entwickelt. In den Jahren 2015 und 2016 begannen vorbereitende Maßnahmen wie Leitungsverlegungen, bevor am 13. Februar 2017 die eigentlichen Bauarbeiten starteten.

Erweiterungsbauten

Herzstück des Umbaus waren zwei neue Entlastungsbauwerke, die bergmännisch unter Einsatz von Baugrund­vereisungen errichtet wurden: eines unter dem Sendlinger-Tor-Platz, das die U1/U2-Ebene mit dem Zwischen­geschoss verbindet, und eines an der Blumenstraße mit direktem Ausgang zur Oberfläche. Die Vereisungen reichten dabei bis rund zehn Meter unterhalb des Grundwasserspiegels. Beide Bauwerke wurden 2018 und 2019 im Schutze der Vereisungen mit den bestehenden Bahnsteigröhren der U1/U2 verbunden.

Gemeinsam umschließen die beiden Neubauten rund 20.000 Kubikmeter – das entspricht dem Inhalt von etwa 130.000 Badewannen. Verbaut wurden rund 7.000 Kubikmeter Beton und 1.500 Tonnen Stahl. Auf drei Ebenen entstanden rund 3.000 m² neue öffentliche Fläche; der Bahnhof erweitert sich damit um eine Fläche in der Größenordnung des Sendlinger-Tor-Platzes selbst. Bei den Durchbrucharbeiten stießen die Arbeiter auf Metallverankerungen aus den originalen U-Bahn-Bauarbeiten der 1960er und 1970er Jahre, die in den Plänen nicht verzeichnet waren und zu Bauverzögerungen führten, wie Bauleiter Christoph Schaller berichtete.

Modernisierung und neue Ausgänge

Parallel zu den Erweiterungsbauten wurde der gesamte Bestand modernisiert. Im Laufe des Umbaus wurden rund 6.700 m² Natursteinboden aus spanischem Granit erneuert sowie 4.700 m² neue Wandverkleidungen montiert. Die Bahnsteige wurden um fünf Zentimeter angehoben, um an der Bahnsteigkante einen niveaugleichen Ein- und Ausstieg und damit vollständige Barrierefreiheit zu erreichen. Gegenüber dem Altbau entstanden dabei sechs zusätzliche Fahrtreppen und drei neue Aufzüge zur Oberfläche. Die Anlieferung großer Bauteile wie Rolltreppen und Bodenplatten erfolgte bevorzugt über das Schienennetz in den nächtlichen Betriebspausen.

Der Aufgang Richtung Müllerstraße wurde ab März 2021 um über zwei Meter auf acht Meter verbreitert, um eine zweite Rolltreppe je Fahrtrichtung zu integrieren. Die Arbeiten dort dauerten bis April 2022. Das Zwischen­geschoss erhielt im Dezember 2023 mit der Eröffnung der Ladenflächen seinen Abschluss: Auf insgesamt 1.230 m² entstanden ein großer Supermarkt und elf weitere Geschäfte – gegenüber lediglich 210 m² Verkaufsfläche im Altbau. Das offizielle Abschluss­fest fand im September 2024 statt.

Gestaltungskonzept

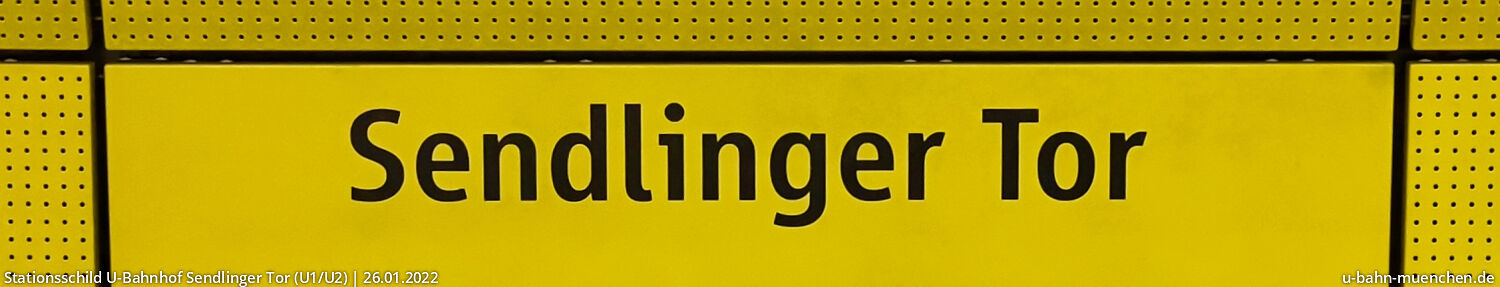

Das Farb- und Lichtkonzept unterscheidet die drei Ebenen klar voneinander: Die U1/U2-Bahnsteige erhielten helle Böden und eine gelbe Decke, die U3/U6-Bahnsteige helle Böden mit blauer Decke, das Sperrengeschoss eine dunkle Deckengestaltung. Die emaillierten Wandverkleidungen in Blau, Gelb und Schwarz sowie die Granitböden prägen das neue Erscheinungsbild. Auf dem U3/U6-Bahnsteig wurde bewusst ein Pfeiler in seiner ursprünglichen Keramikverkleidung belassen – als gestalterischer Bezug zum AIDS-Memorial an der Oberfläche des Sendlinger-Tor-Platzes. Das Lichtkonzept stammt von Ingo Maurer.
