Kürzel: MP
Eröffnung: 19. Oktober 1971
Koordinaten: 48.137798 °n.B., 11.575937 °ö.L.

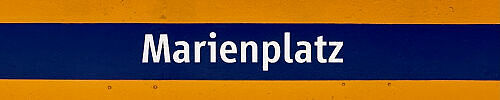

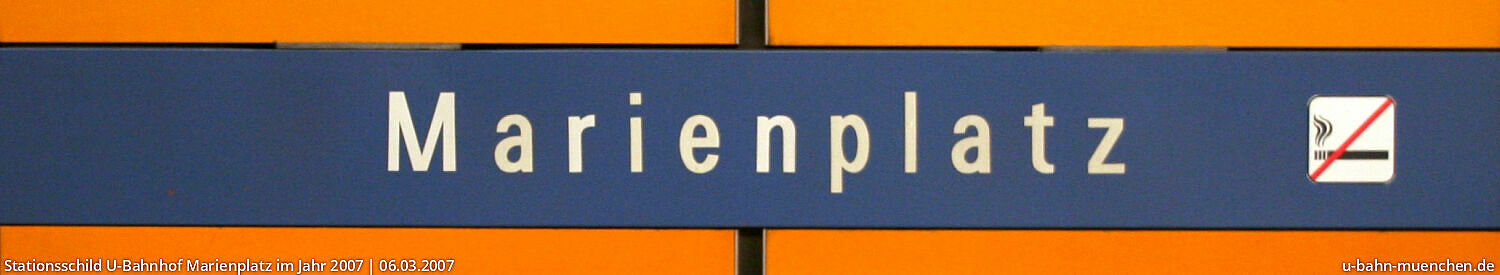

Stationsschild Marienplatz

Der von Alexander von Branca entworfene Bahnhof Marienplatz ist der wichtigste und am meisten genutzte U-Bahnhof im ganzen Netz der Münchner U-Bahn. An ihm kreuzt die stark befahrene Strecke der U3 und U6 die S-Bahn-Stammstrecke, auf der die S-Bahn-Linien S1-S8 verkehren. Vor allem im Berufs- und im Stadionverkehr kommt es hier häufig zu Überlastungen.

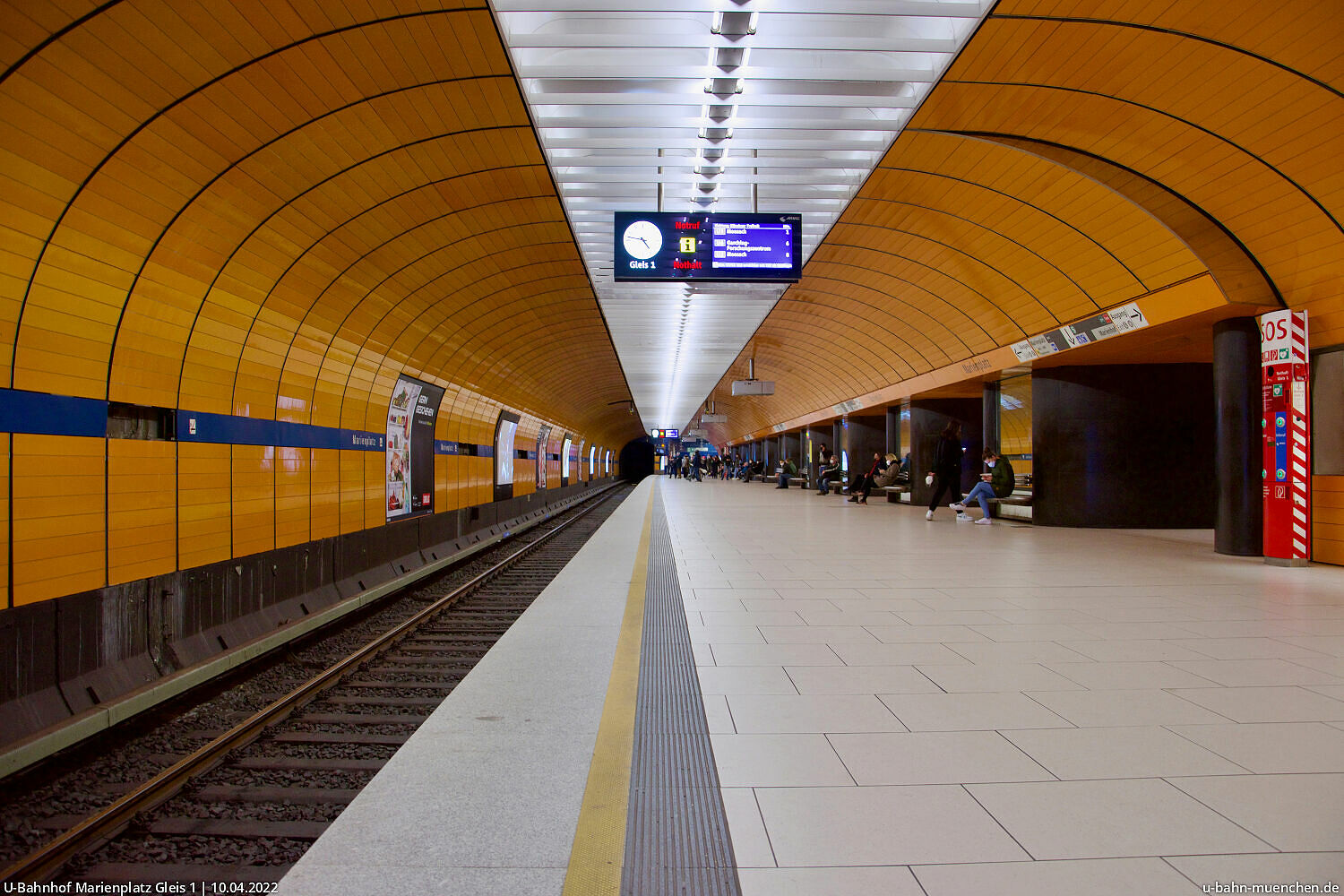

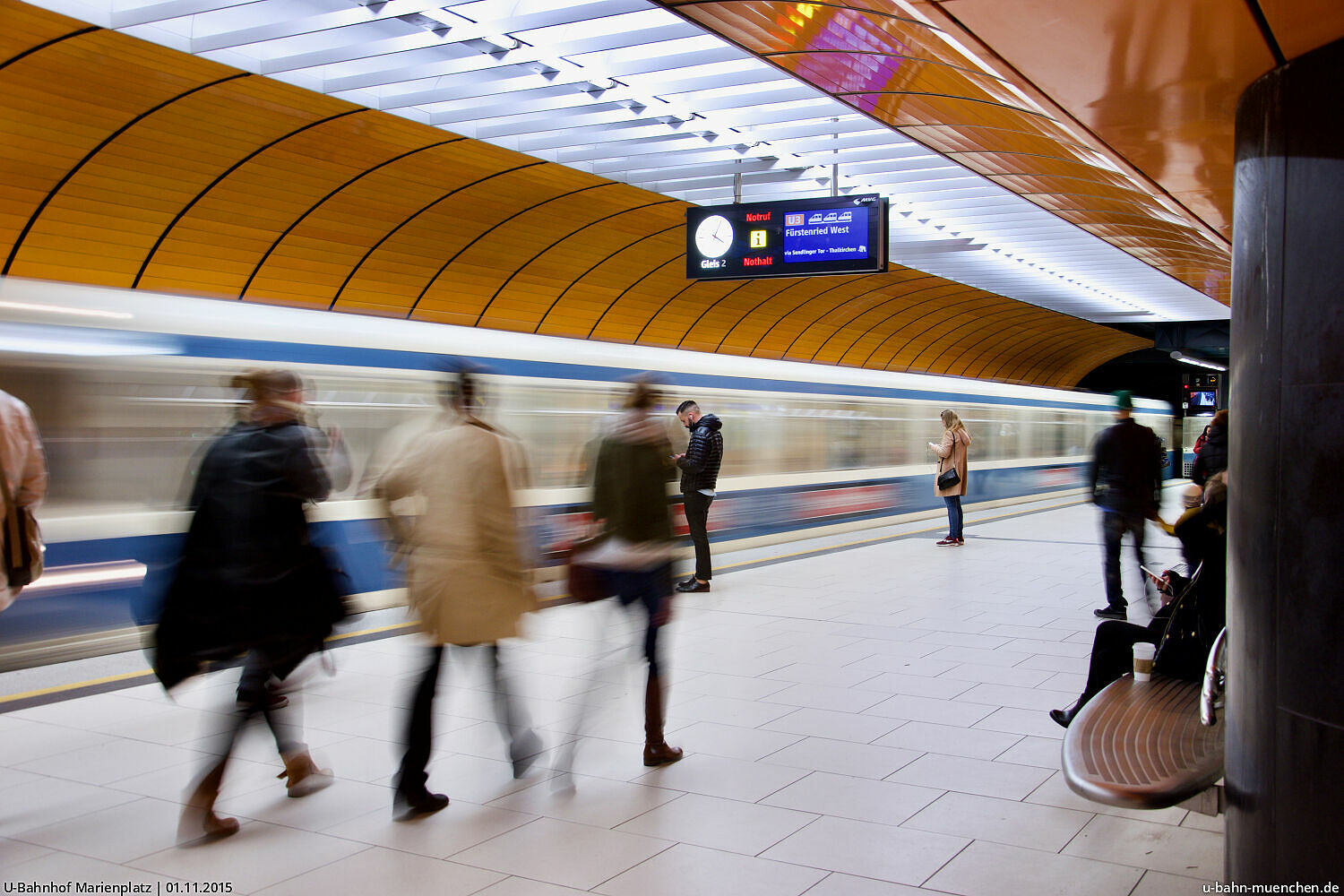

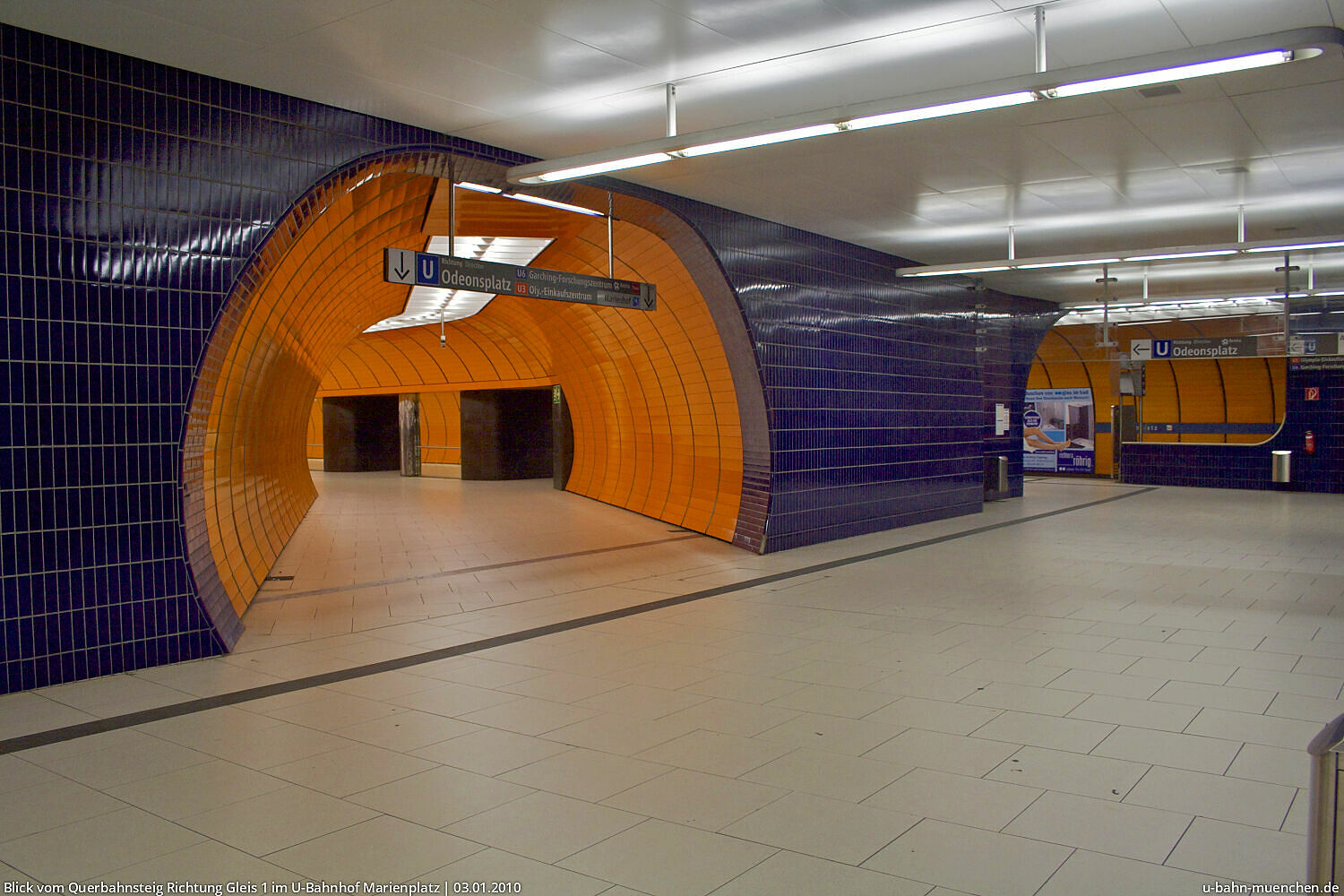

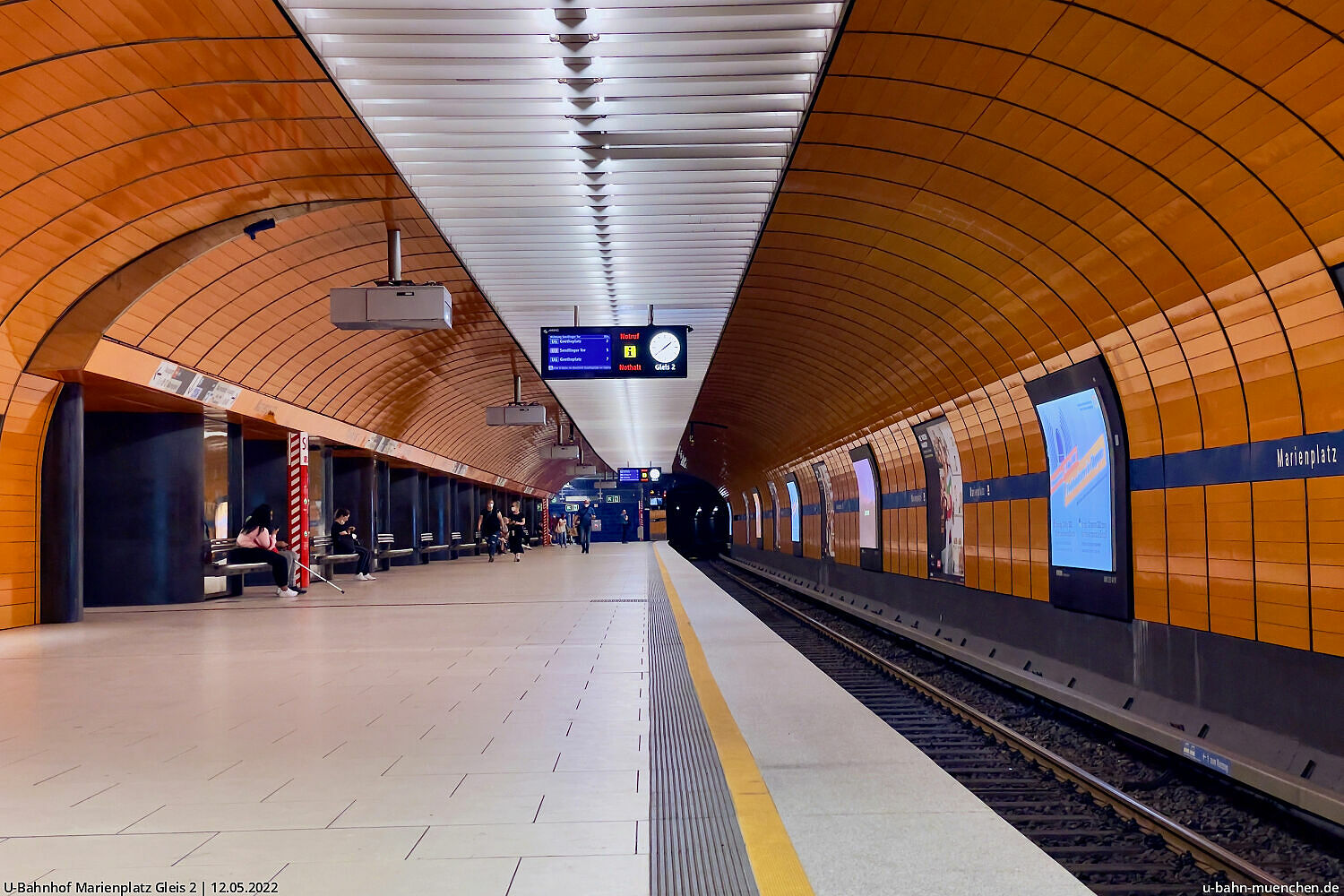

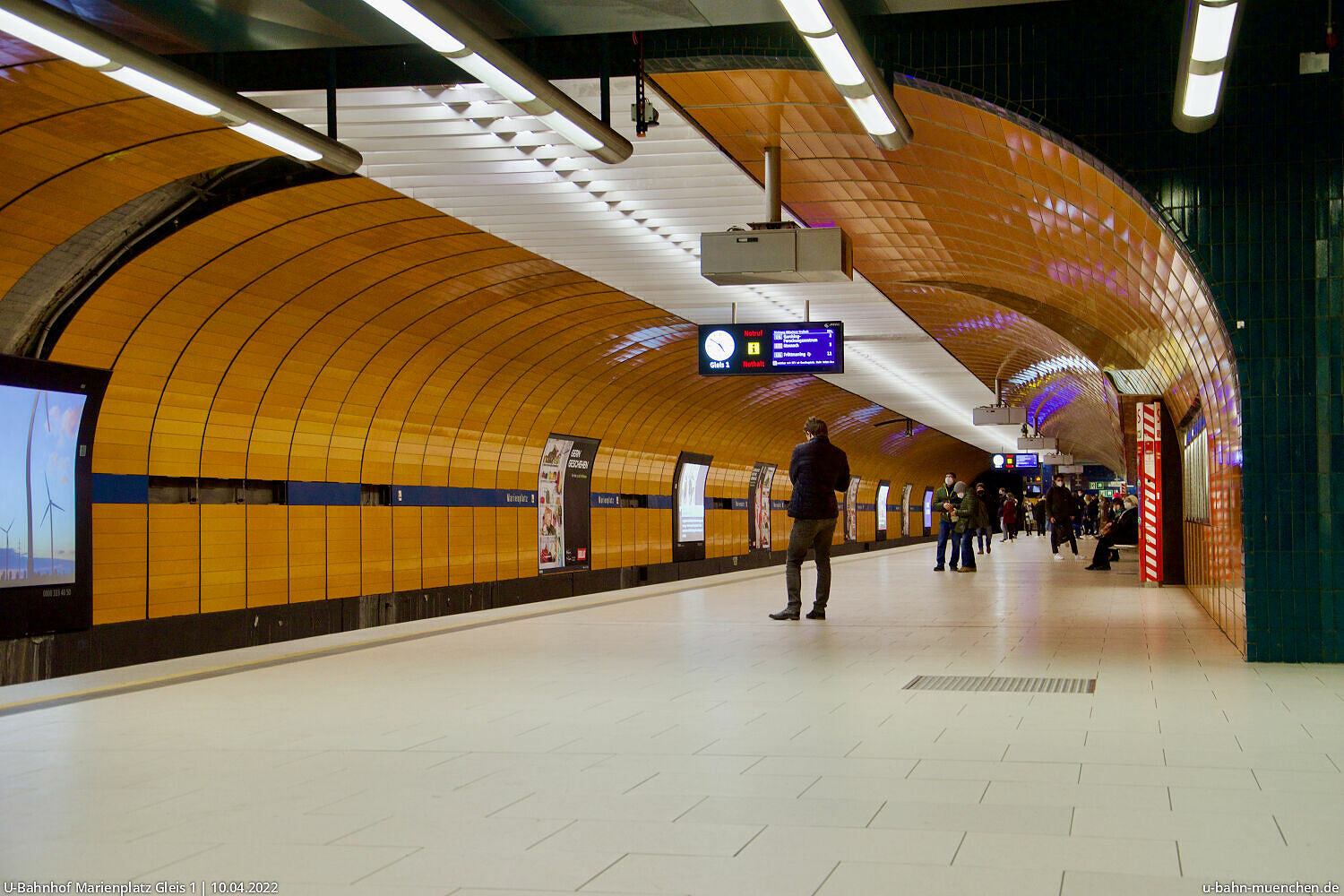

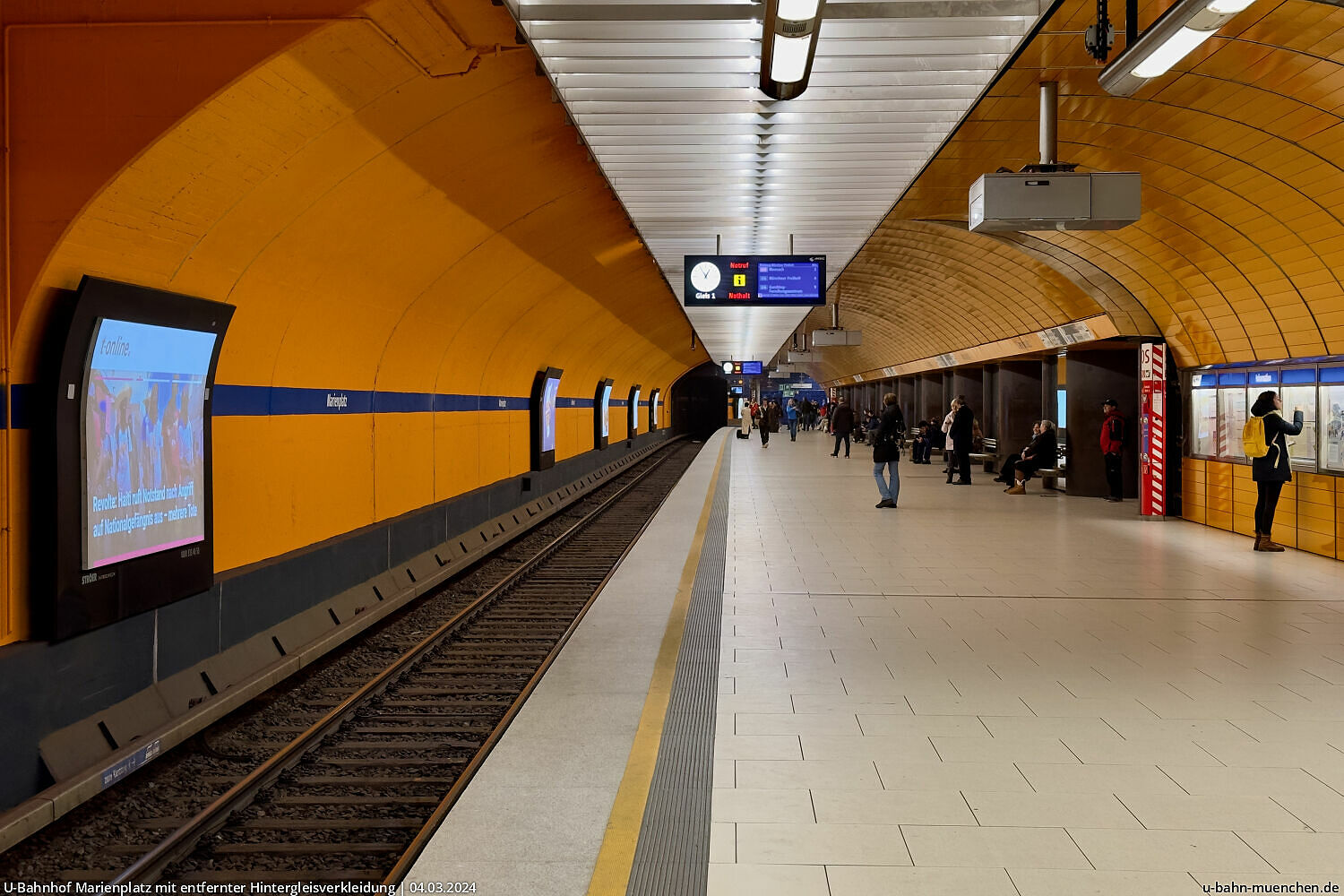

Marienplatz Gleis 1 Marienplatz, Blick vom Querbahnsteig zu Gleis 2 Marienplatz Gleis 1 mit abfahrbereitem B-Wagen Blick vom Querbahnsteig Richtung Gleis 1 am Marienplatz

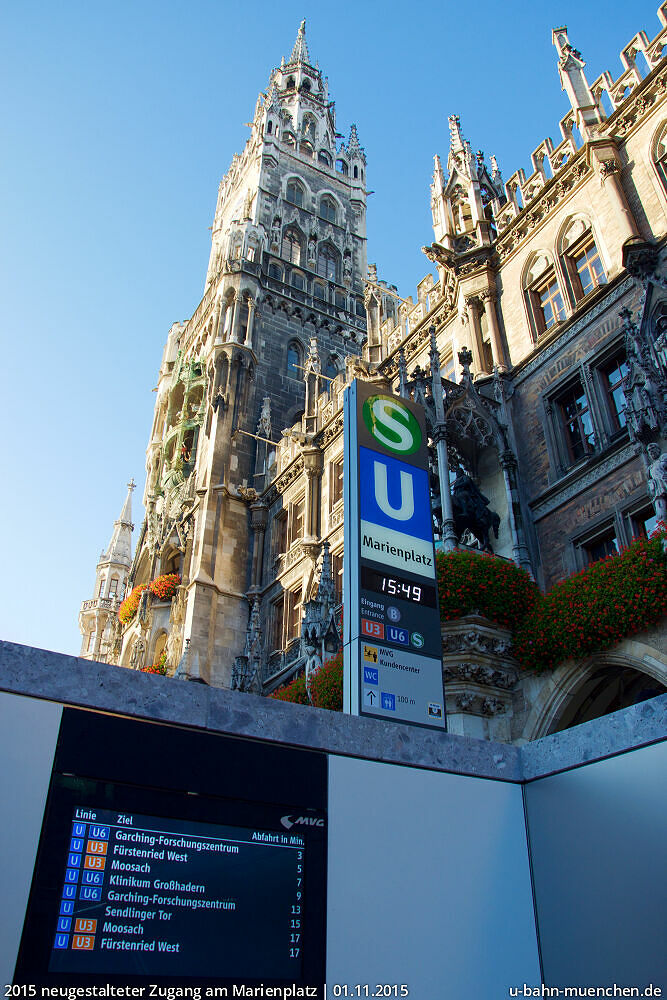

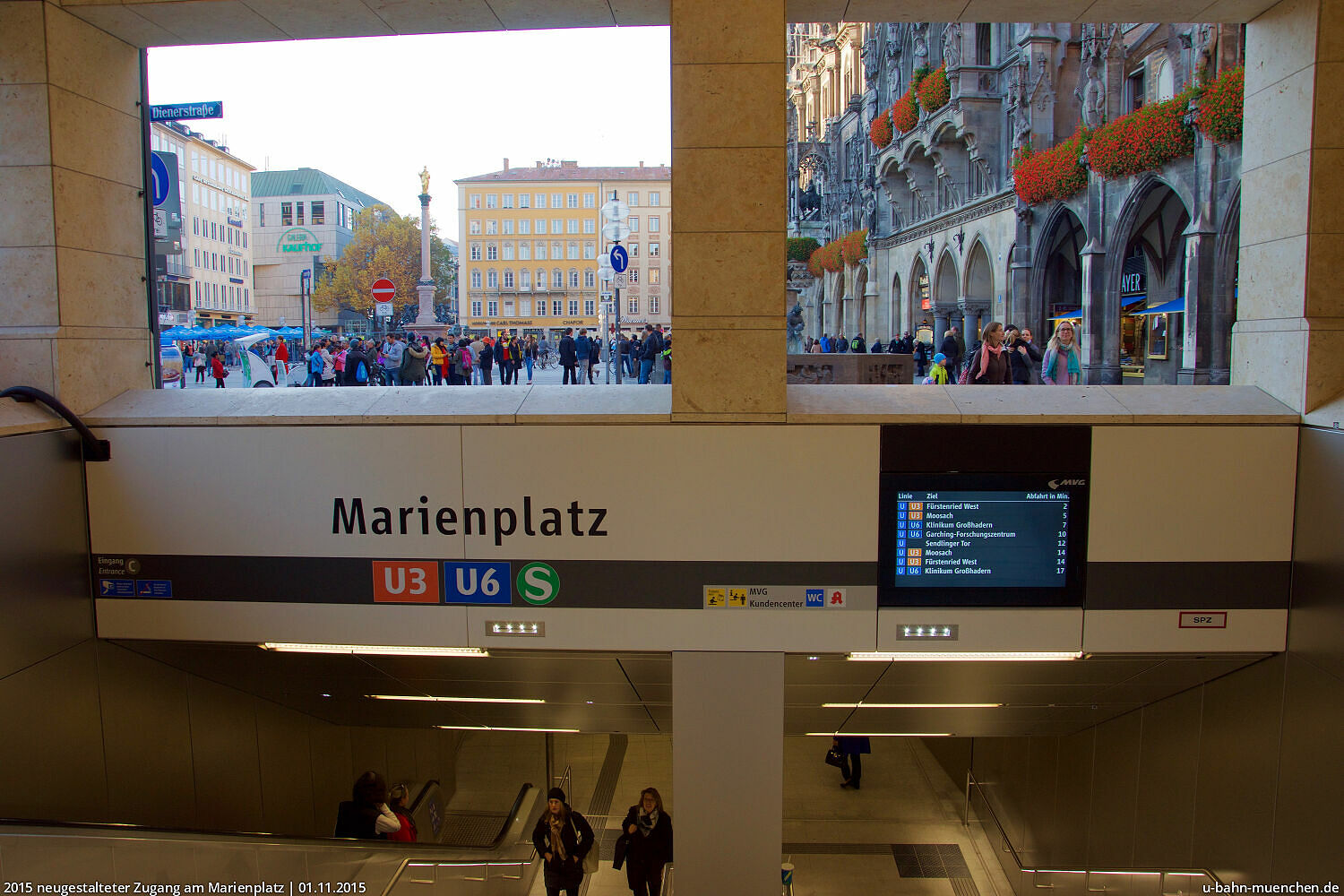

2015 neugestalteter Zugang am Marienplatz Der Bahnhof erschließt den wichtigsten Teil der Altstadt und der Fußgängerzone mit ihren Geschäften und zahlreichen touristischen Attraktionen wie Frauenkirche, Neuem Rathaus (direkt über dem U-Bahnhof) oder Viktualienmarkt.

Er liegt in Nord-Süd-Richtung unter den Nebenstraßen des Rathauses (Wein- und Dienerstraße) sowie zum Teil unter dem Rathaus selbst. Unter dem namensgebenden Platz am südlichen Ende des Bahnhofes liegt das ausgedehnte Sperrengeschoss mit zahlreichen Läden sowie in Tiefenlage -2 und -3 die Bahnsteige der S-Bahn.

Das Sperrengeschoss wurde in den Jahren 2012 bis 2015 komplett saniert und umgestaltet. Dabei wurde die Lage der Ladengeschäfte an den Rand verschoben, um in der Mitte des Sperrengeschosses eine übersichtliche offene Fläche zu erhalten. Ingo Maurer, der bereits am Westfriedhof und der Münchner Freiheit das Lichtkonzept entwickelte, gab dem Sperrengeschoss mit roten Deckenpanelen und LED-Beleuchtung ein neues, charakteristisches Aussehen.

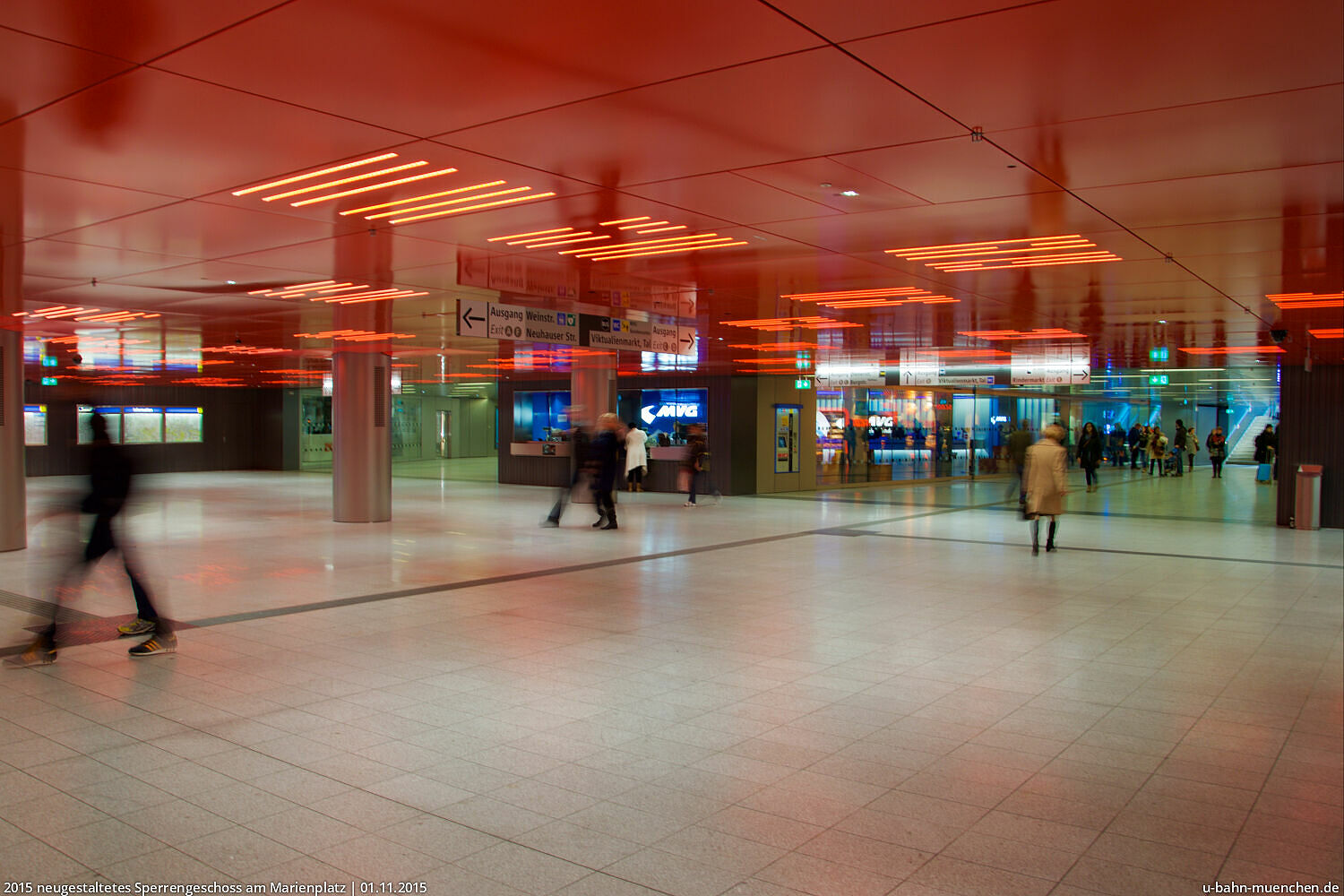

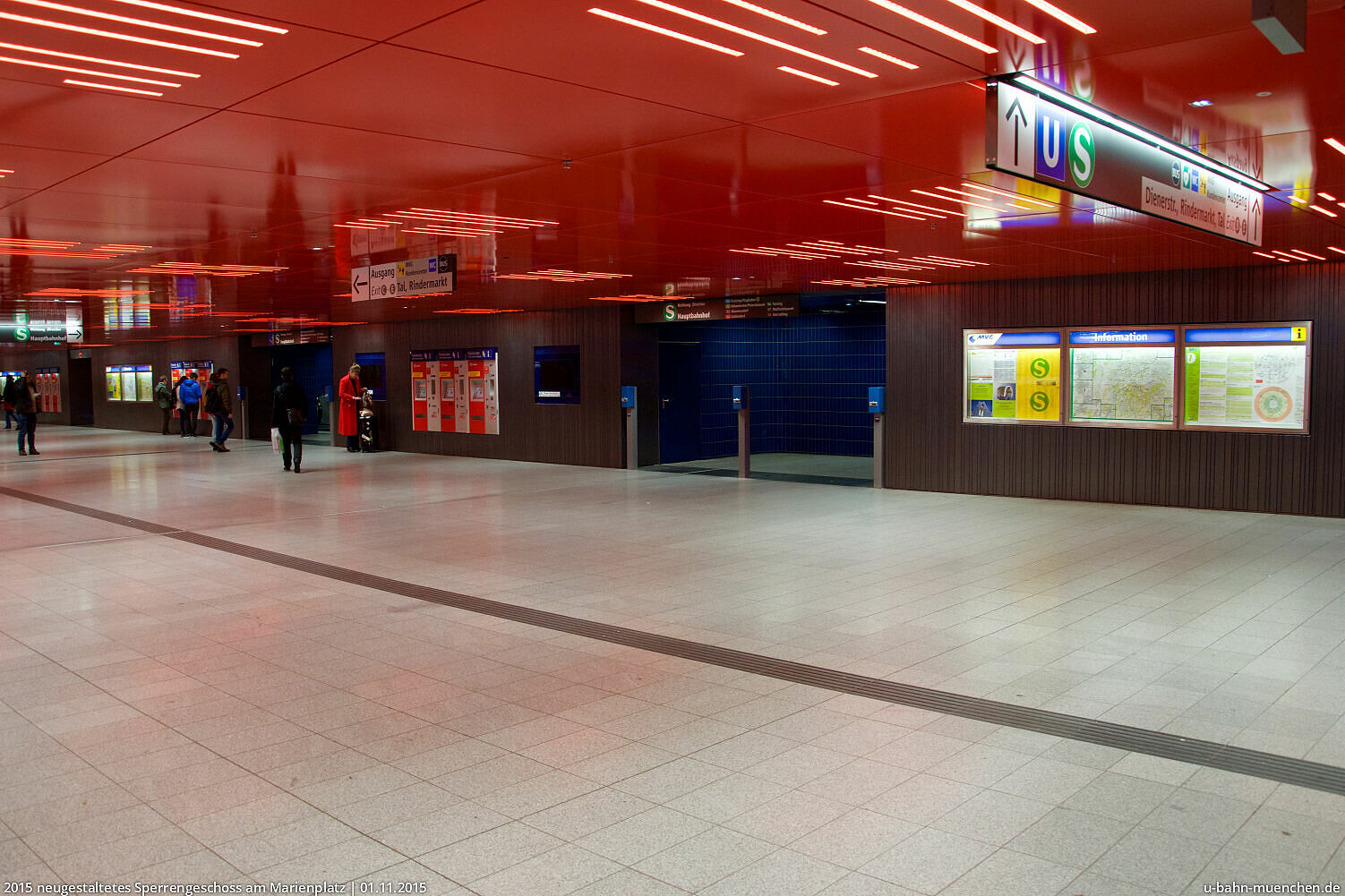

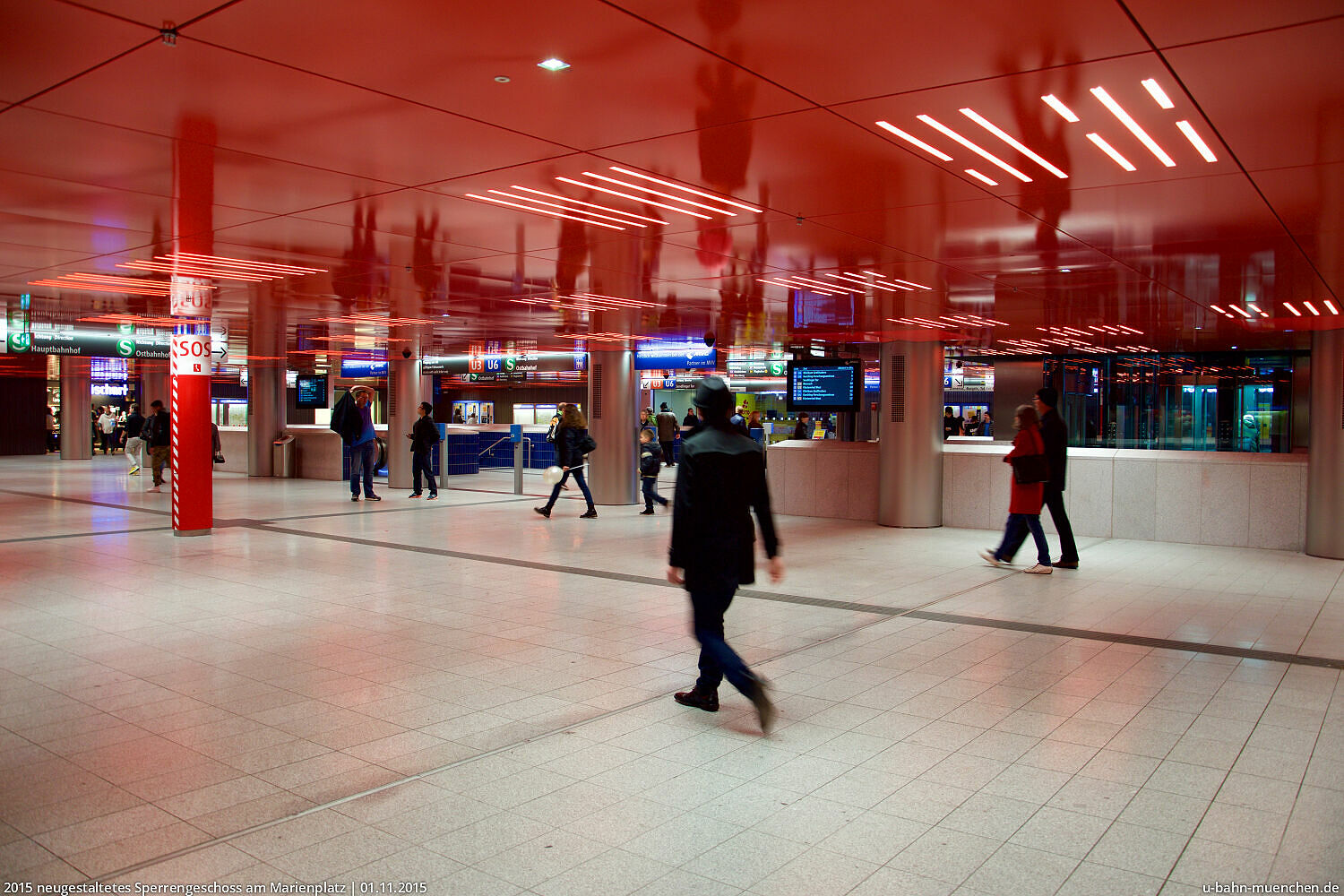

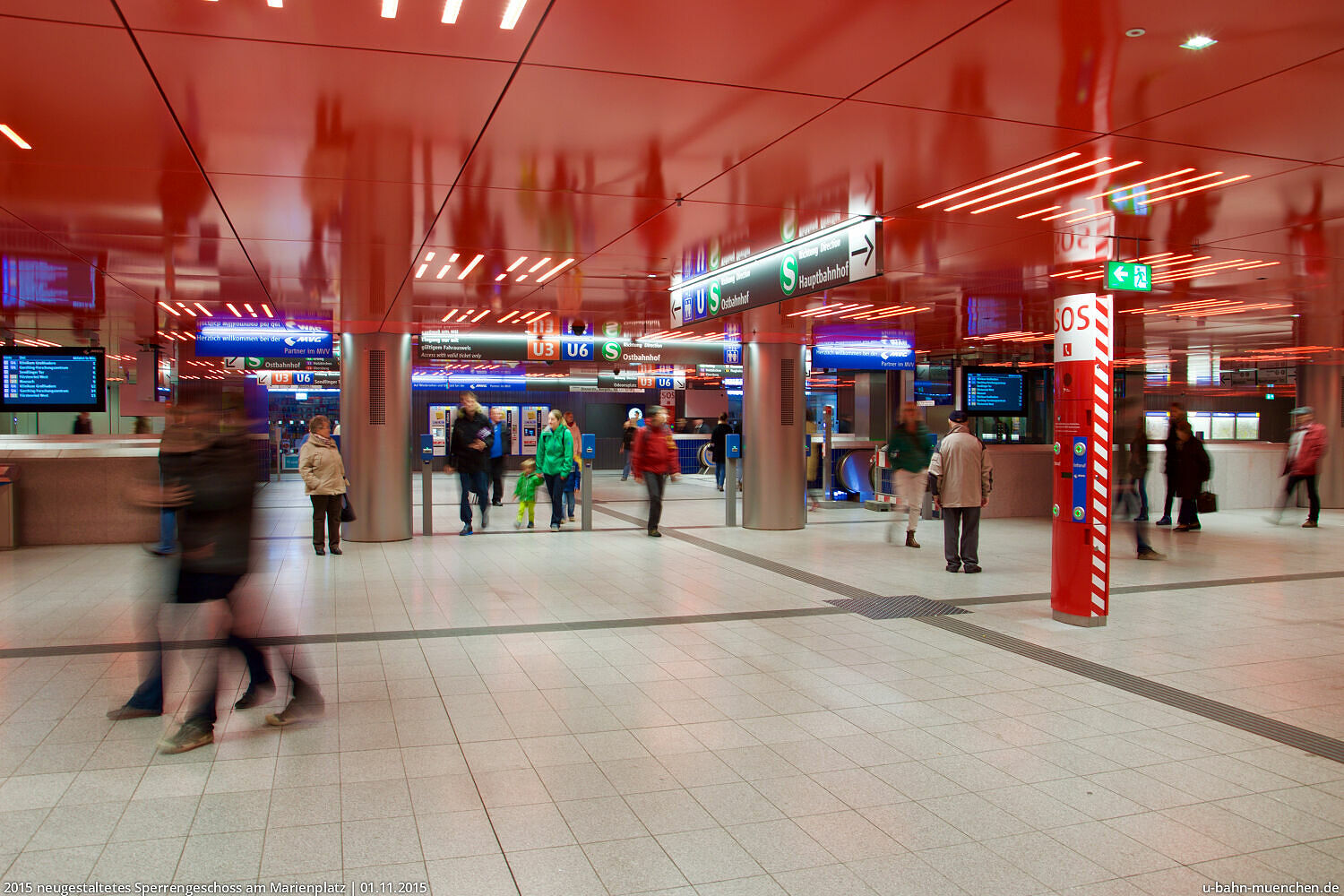

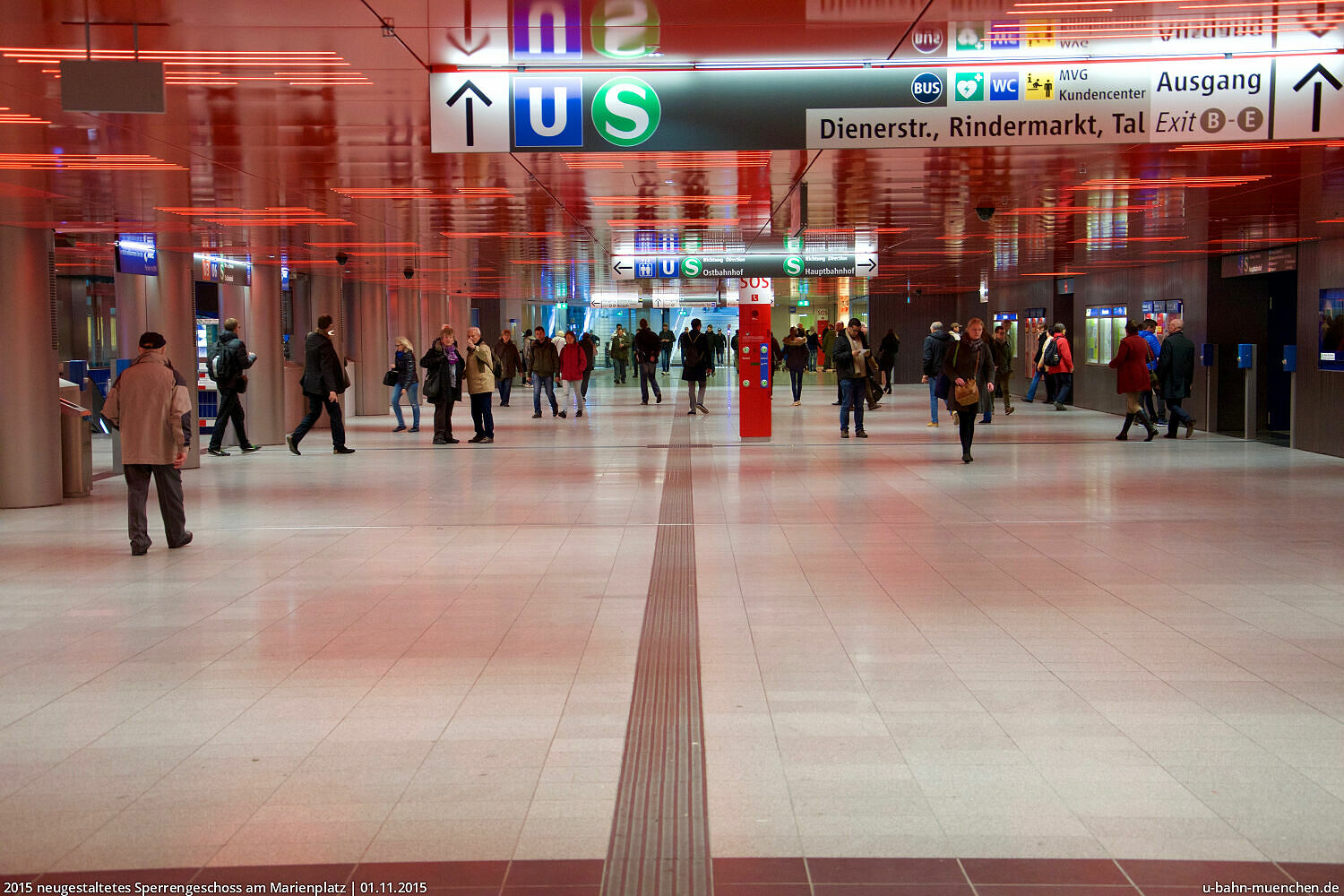

2015 neugestaltetes Sperrengeschoss am Marienplatz 2015 neugestaltetes Sperrengeschoss am Marienplatz 2015 neugestaltetes Sperrengeschoss am Marienplatz 2015 neugestaltetes Sperrengeschoss am Marienplatz

Als einziger der 1971 eröffneten ersten Münchner U-Bahnhöfe weicht er vom Nestler'schen Gestaltungsmuster ab. Durch Wandpaneele in kräftigem Orange an den 22 bis 23 Meter tief gelegenen Bahnsteigen kombiniert mit ultramarinblauen Fliesen (beziehungsweise dunkelgrünen am Aufgang zum Marienhof) an den Wänden der sonstigen Bahnhofsflächen springt seine andersartige Gestaltung dem Betrachter ins Auge. Hier sollte im Untergrund ein städtebaulicher Akzent gesetzt werden, der der Bedeutung des Platzes an der Oberfläche gerecht wird. Die Decken sind weiß ausgeführt und reflektieren daher sämtliches Licht auf die gesamten Verkehrsflächen. Die ursprüngliche Deckenverkleidung musste im Jahr 1979 teilweise ersetzt werden, da sich Teile lösten und herausbrachen. Im Zuge der Neugestaltung in den Jahren 2003-2006 wurde sie abermals ersetzt.

Beim in Nord-Süd Richtung gelegene Bahnhof der U3 und U6 liegen die Bahnsteige jeweils in zwei einzelnen Röhren, die in etwa parallel unter den Seitenstraßen des Neuen Rathauses liegen. Dazwischen liegen zwei kleinere, später gegrabene Fußgängerröhren. Am nördlichen Ende führen Treppenaufgänge zum Marienhof, ab 2011 soll hier außerdem Anschluss zu einem Bahnhof der 2. S-Bahn-Stammstrecke bestehen. Am südlichen Ende führen Aufgänge zum Marienplatz und über einen breiten Querbahnsteig zum Bahnhof der S-Bahn.

Bahnsteig Marienplatz im Jahr 1974 mit alter Möblierung und Zugzielanzeigern Ursprungszustand (1974)Lagen die Fahrgastzahlen in der Spitzenstunde des Berufsverkehrs 1972 noch bei rund 5.800 Personen, stieg sie bereits 1973 auf 16.100 an, 1989 betrug sie 21.500 und im Jahr 2005 bereits 32.400.

Diese Fahrgastzahlen machten eine bereits in der ursprünglichen Planung der 1960er-Jahre angedachte Erweiterung des Bahnsteigs nötig, da durch die T-förmige Anlage des Bahnhofs eine starke Ungleichbelastung der einzelnen Wagen der Züge auftrat: Richtung Süden der erste, Richtung Norden der letzte Wagen sind deutlich stärker ausgelastet als die übrigen Wagen.

Mit dem Bau der 2. S-Bahn-Stammstrecke werden Übergangsmöglichkeiten zum S-Bahnhof am Marienhof geschaffen. Zum einen werden im Sperrengeschoss unter dem Marienhof breite Treppenanlagen ins Sperrengeschoss des S-Bahnhofs führen, von dort gelangt man weiter zu den Bahnsteigebenen. Von der Bahnsteigebene aus gelangt man über die bis 2006 errichteten Paralleltunnel zur Verteilerebene des S-Bahnhofs, von wo aus man nach unten auf die Bahnsteigebene des S-Bahnhofs gelangen kann.

Erweiterungsröhren

Bahnsteigerweiterung Marienplatz Nach der Entscheidung zum Neubau eines Fußballstadions in Fröttmaning entschloss sich die Stadt München dazu, am Marienplatz durch zusätzliche Fußgängertunnel für Entlastung zu sorgen. Zwischen dem Baubeginn am 27. Mai 2003 und der Eröffnung am 29. Mai 2006 wurden neben den bestehenden Bahnsteigen zwei jeweils etwa 100 Meter lange Fußgängertunnel in bergmännischem Vortrieb gegraben, die durch 11 Mauerdurchbrüche galerieartig mit dem bisherigen Bahnsteig verbunden sind.

Am südlichen Ende münden sie in den Querbahnsteig, von wo aus sich die Aufgänge zur S-Bahn anschließen. Nach Fertigstellung der 2. S-Bahn-Stammstrecke sollen sie am nördlichen Ende in einen neuen S-Bahnhof Marienhof münden.

Errichtet wurden die Bahnsteigröhren wie auch die Erweiterungsröhren von Startschächten am Marienhof.

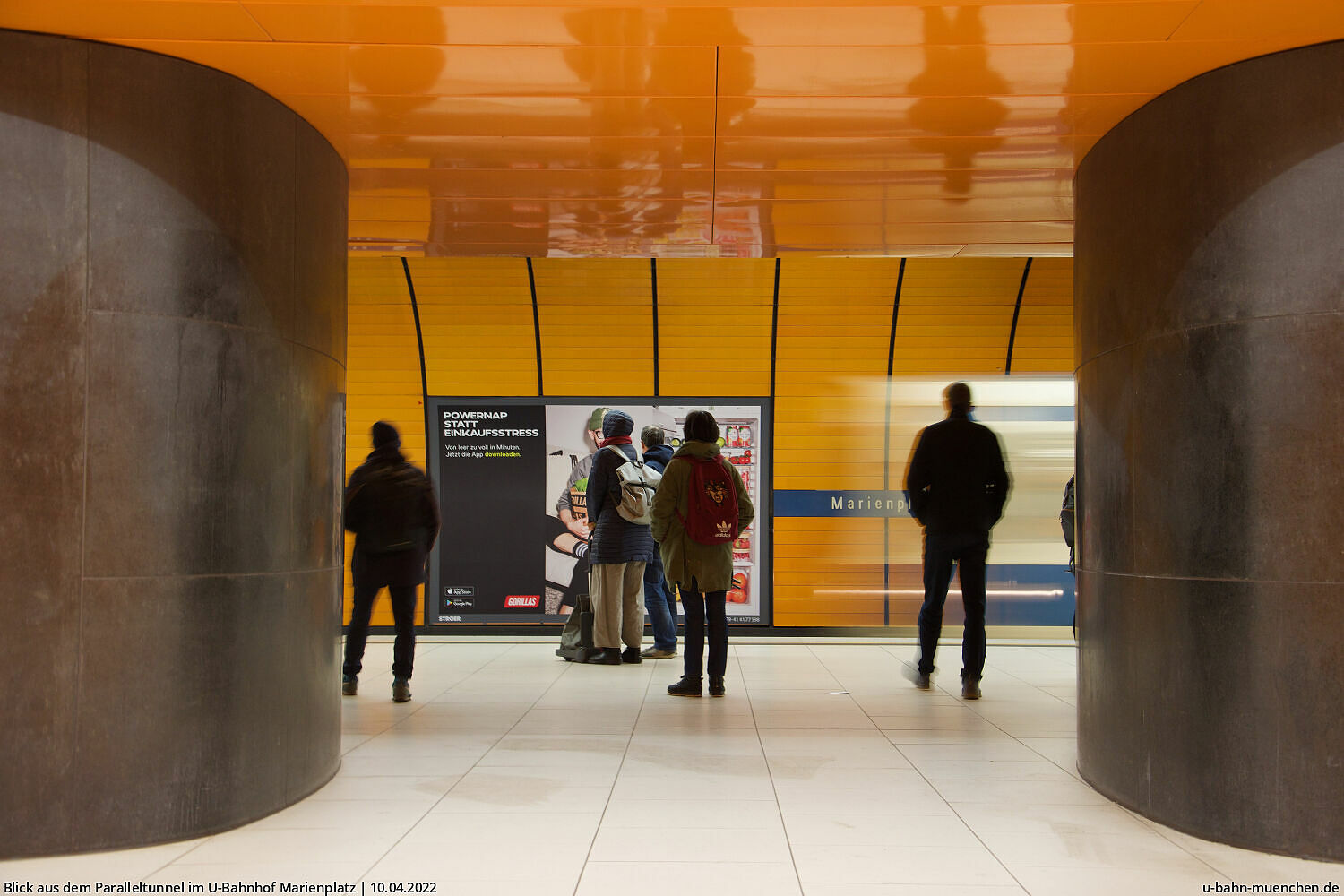

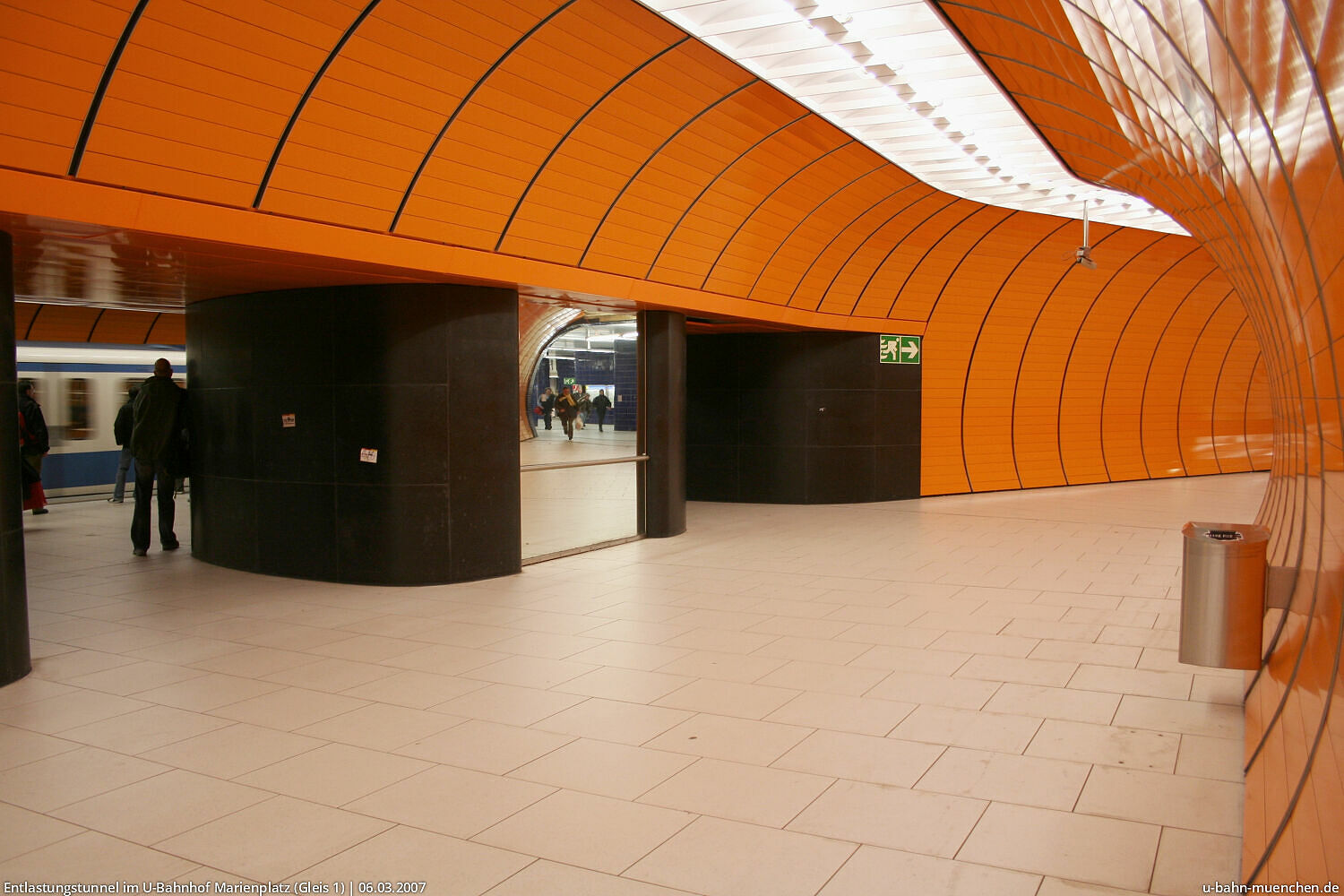

Blick aus dem Paralleltunnel am Marienplatz Blick aus dem
Entlastungstunnel
Die Gestaltung des Bahnhofs wurde im Einverständnis mit dem Architekten des ursprünglichen Bahnhofsteils, Alexander von Branca, weitgehend bewahrt. Die neuen Tunnel wurden ins Farb- und Gestaltungskonzept des in orange gehaltenen Bahnsteigs eingepasst und weitgehend mit den selben orangefarbenen Wandverkleidungen wie der bestehende Bahnhof gestaltet.

Die verspiegelten Flächen an den Stützpfeilern sollen ihnen den Eindruck der Mächtigkeit nehmen und sie "leichter" aussehen lassen. Gleichzeitig mit den Tunnelbauarbeiten wurden die Bahnsteige mit neuen Bodenbelägen versehen, die etwa 4 Zentimeter höher sind als bisher und somit jetzt einen barrierefreien Einstieg in die U-Bahnen ermöglichen.

Bahnsteigerweiterung Marienplatz Bauarbeiten zur
Bahnsteigerweiterung
Die Fertigstellung der beiden Entlastungstunnel konnte damit rechtzeitig zur WM 2006 gewährleistet werden, was nur durch ein Spezialverfahren des Tunnelbaus möglich war. Zunächst wurden auf dem Marienhof zwei bis zu 30 Meter tiefe Startschächte ausgehoben, von dem aus dann über den beiden künftigen Fußgängertunnels jeweils ein Pilotstollen 16 Meter unter der Erdoberfläche vorgetrieben wurde. Im Rohrvortrieb mit Haubenschild unter Druckluft und hydraulischer Förderung konnten diese Röhren schnell erstellt werden. Von hier aus kam nun der Kern des Spezialverfahrens zum Einsatz, die Bodenvereisung.

Damit die beiden Hauptröhren im konventionellen bergmännischen Spritzbetonvortrieb ohne Grundwasserabsenkung hergestellt werden konnten, wurde durch 654 Injektionsbohrungen mit -38 °C kalter Kältelösung das grundwasserführende Erdreich über den Hauptröhren vereist. Das darunterliegende Erdreich konnte nun problemlos auf herkömmliche Art und Weise entfernt werden, das Grundwasser musste nicht abgesenkt werden. Neben der schnelleren Bauweise wurden so auch die darüberliegenden Gebäude, insbesondere das Neue Rathaus, vor schädlichen Setzungen weitgehend bewahrt.

Bahnsteigerweiterung Marienplatz Entlastungstunnel Bei einem durchschnittlichen Tunnelvortrieb von 2 Metern pro Tag und Tunnel wurde nach etwa 6 Wochen jeweils die Außenwand des bestehenden Bauwerks am Querbahnsteig erreicht.

Nun galt es, jeweils 11 Mauerdurchbrüche zum bestehenden Bahnsteig sowie zwei große Frontportale zum Querbahnsteig herzustellen. Die bis zu 2,50 Metern dicken Außenwände des Bahnhofs wurden mit diamantbesetzten Seilsägen herausgesägt. Besonderes Augenmerk galt dabei auch der zukünftigen Wasserdichtigkeit des Bauwerks, was nicht komplett gewährleistet werden konnte. Leichter Wassereinbruch bedeutet im U-Bahnbau allerdings keine größeren Probleme und gehört auch anderenorts zum Alltag.

Nachdem alle 24 Durchbrüche in jeweils mehreren kleinen Elementen zu je etwa 40 Tonnen herausgesägt und durch eine spezielle Hydraulikvorrichtung in den Paralleltunnel gezogen wurde, begann nun der Innenausbau mit einer etwa 50 cm dicken Stahlbetonschicht. Anschließend begann der Innenausbau und die Anpassungsarbeiten am bestehenden Bauwerk, das während der Durchbruchserstellungen durch eine Baustellenwand im Platzangebot zwar deutlich eingeschränkt, letztlich aber fast die gesamte Bauphase über im durchgehenden Betrieb war.

Eröffnung am Marienplatz Offizielle Eröffnung Am Montag, den 29. Mai 2006 um kurz nach 12 Uhr fand die Eröffnung der Bahnsteigerweiterung statt. Der bayerische Verkehrsminister Erwin Huber eröffnete zusammen mit Oberbürgermeister Christian Ude, Baureferentin Rosemarie Hingerl und MVG-Chef Herbert König die beiden neuen Tunnelröhren, die das Platzangebot des Bahnhofs nun fast verdoppeln.

Die Baukosten für die Erweiterung beliefen sich auf insgesamt etwa 46 Millionen Euro. Gleichzeitig wurde begonnen, ein neues Wegeleitsystem für den gesamten Bahnhof zu installieren, das die teilweise 35 Jahre alten Schilder ersetzt und für neue Einheitlichkeit sorgen soll. Im Startschacht an der Weinstraße wird zudem ein zusätzlicher Lift direkt zur Oberfläche installiert. Die beiden Schrägaufzüge zum Marienhof mussten während der Bauarbeiten aufgrund geänderter Brandschutzbedingungen zu Fluchttreppenhäusern sowie Rauchabzügen umgebaut werden. Im Startschacht Weinstraße wurde ein Aufzug installiert.

Marienplatz vor dem Achtelfinale Deutschland-Schweden Während der Fußball-Weltmeisterschaft 2006 konnte der erweiterte Bahnhof dann seine Bewährungsprobe erfolgreich bestehen, während allen Spielen im Münchner WM-Stadion konnte sowohl der Stadionverkehr als auch der Verkehr zum Fanpark im Olympiazentrum ohne größere Probleme abgewickelt werden. Die besonderen Belastungen sowohl zum Stadion als auch zum Fanpark stellten dabei die größte herausforderung dar, da beide Ziele Fahrgastzahlen einer absoluten Großveranstaltung aufwiesen.

Weitere Bilder

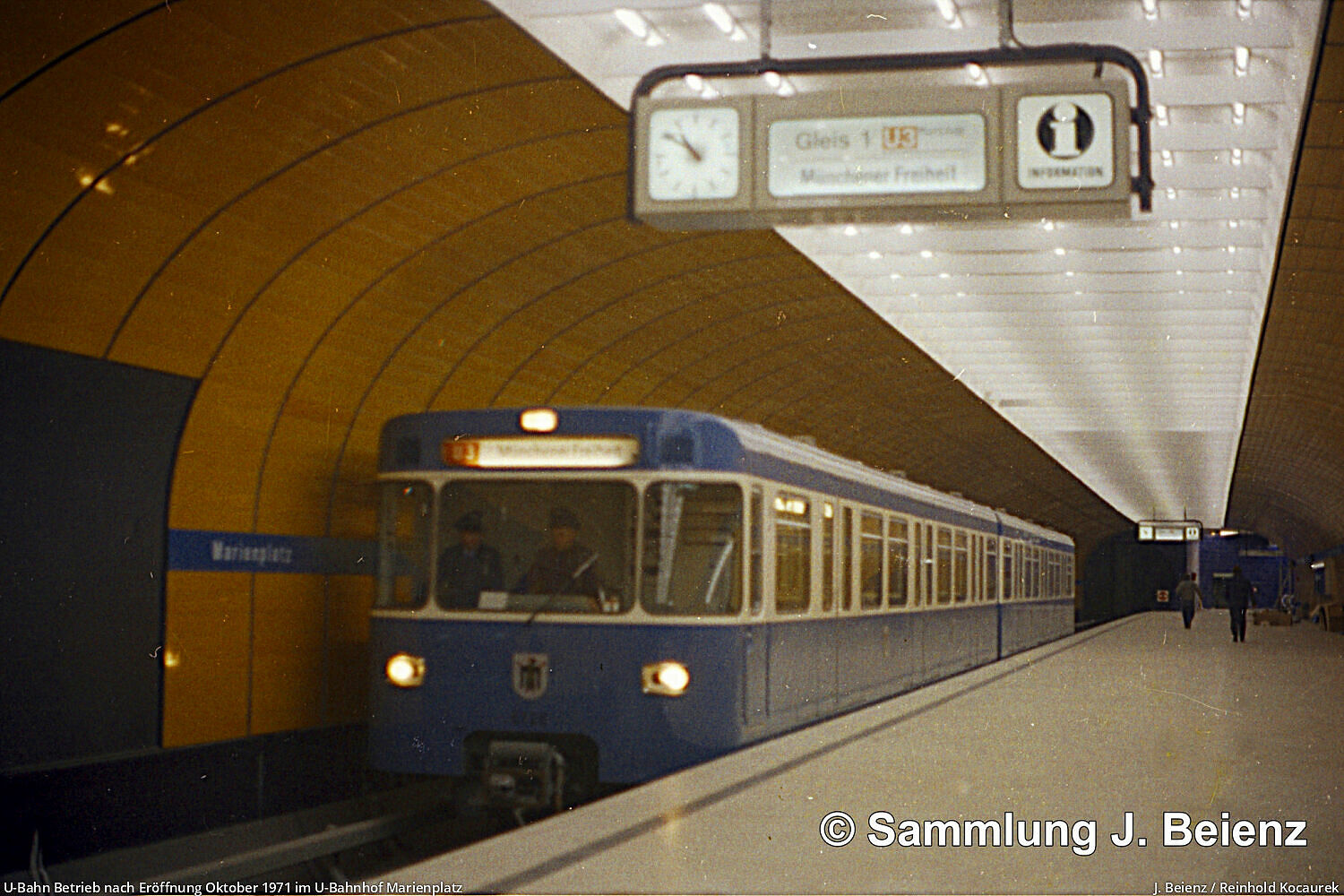

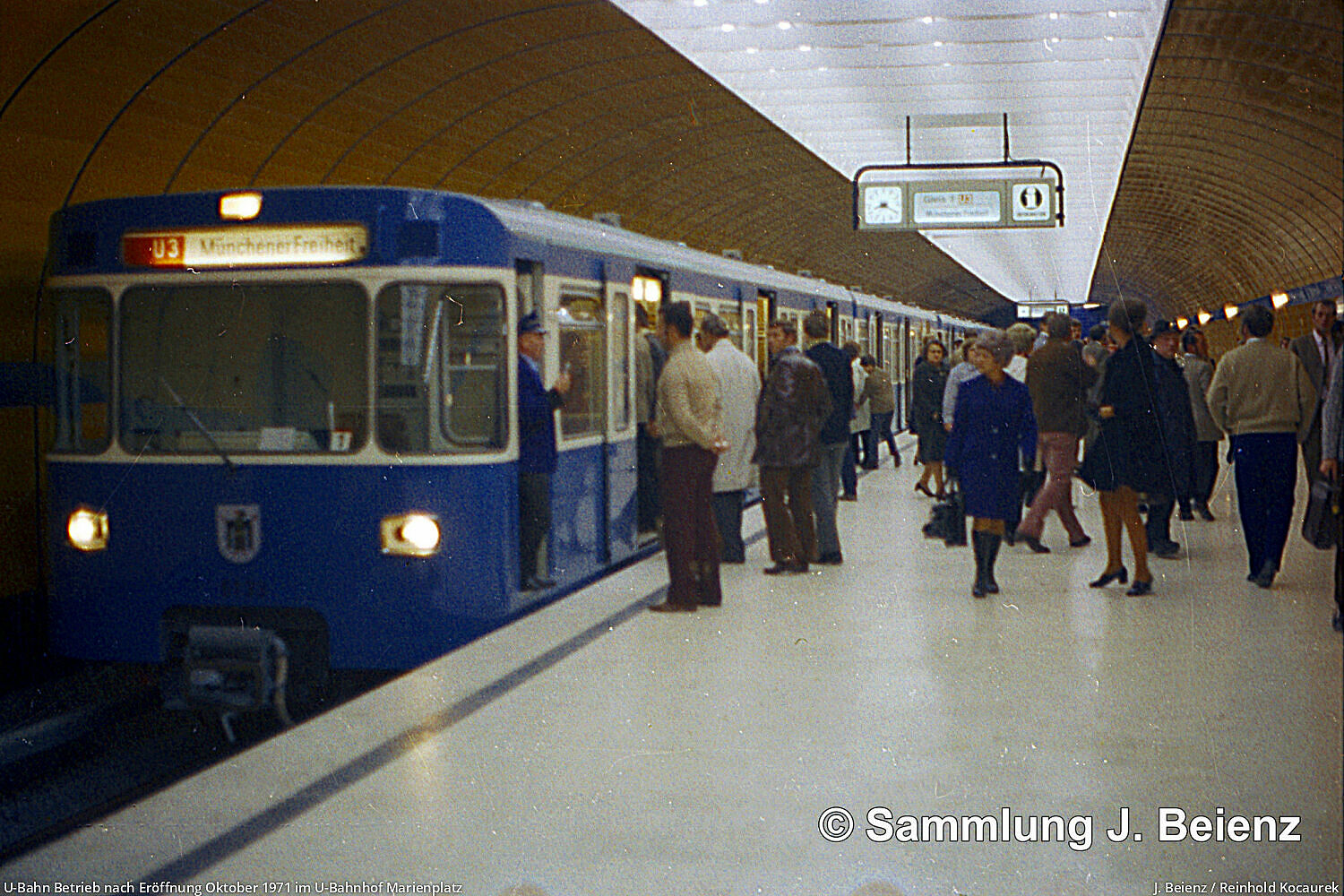

U-Bahn Betrieb nach Eröffnung Oktober 1971 U-Bahn Betrieb nach Eröffnung Oktober 1971
U-Bahn Betrieb nach Eröffnung Oktober 1971 U-Bahn Betrieb nach Eröffnung Oktober 1971

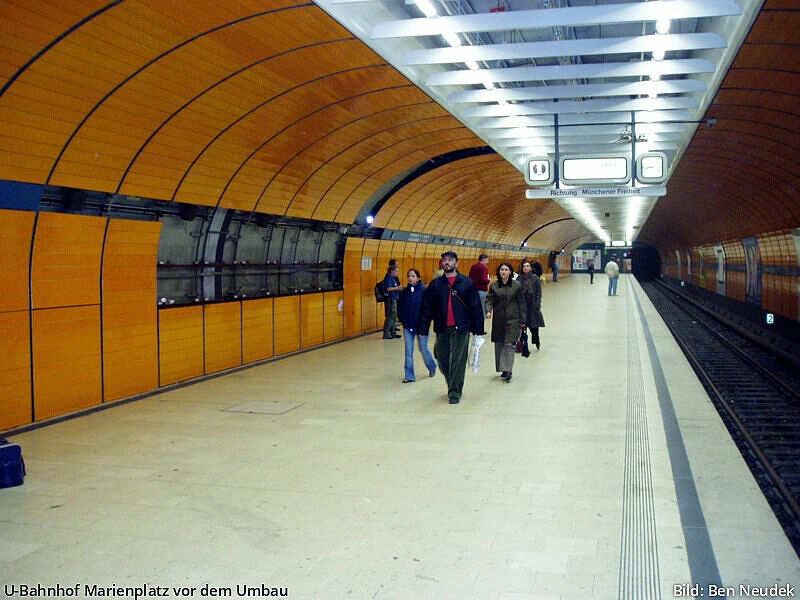

Marienplatz vor dem Umbau Marienplatz vor dem Umbau

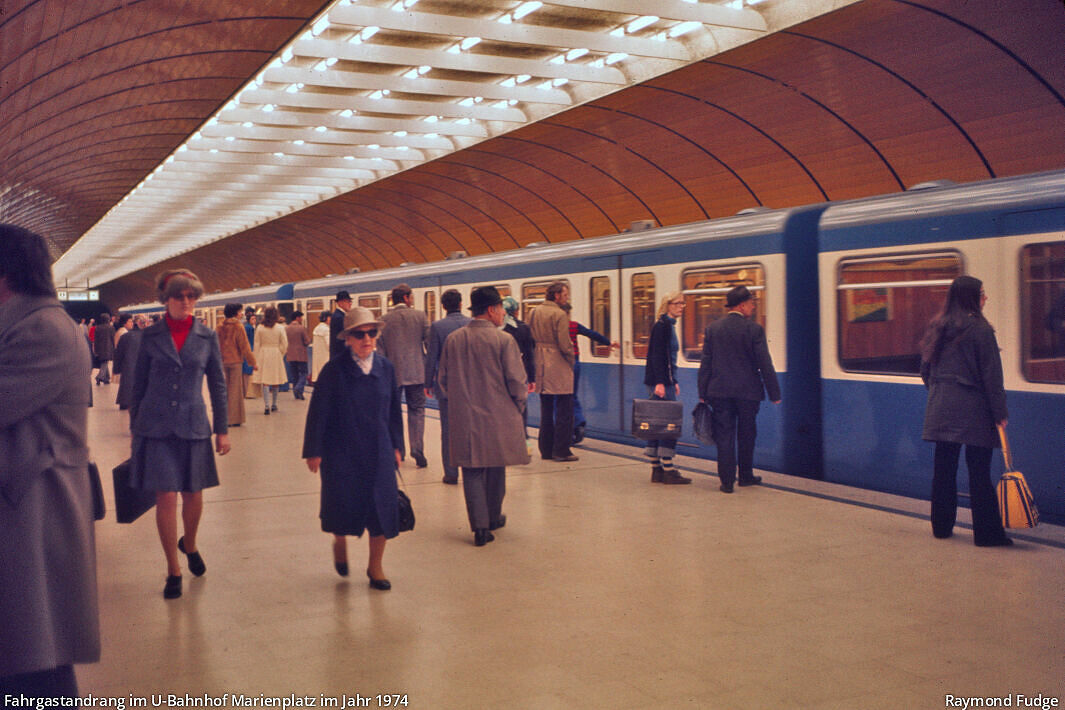

Fahrgastandrang am Marienplatz im Jahr 1974 Fahrgastandrang am Marienplatz im Jahr 1974

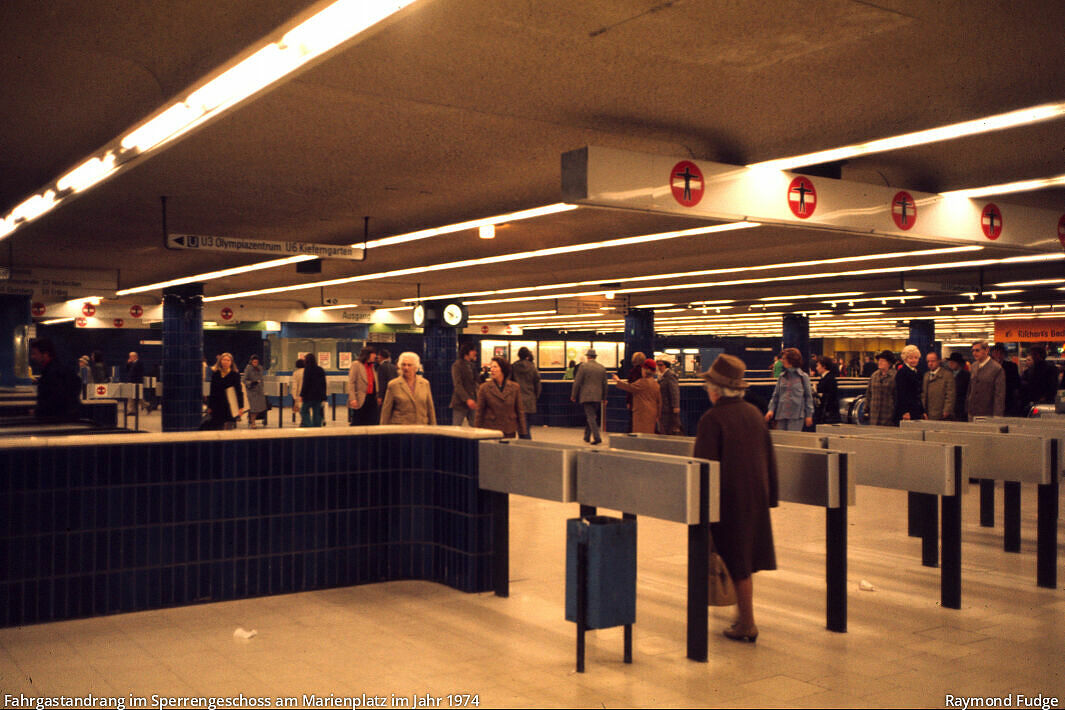

Fahrgastandrang im Sperrengeschoss am Marienplatz im Jahr 1974 Fahrgastandrang im Sperrengeschoss am Marienplatz im Jahr 1974
Undichte Stellen am Marienplatz Undichte Stellen am Marienplatz

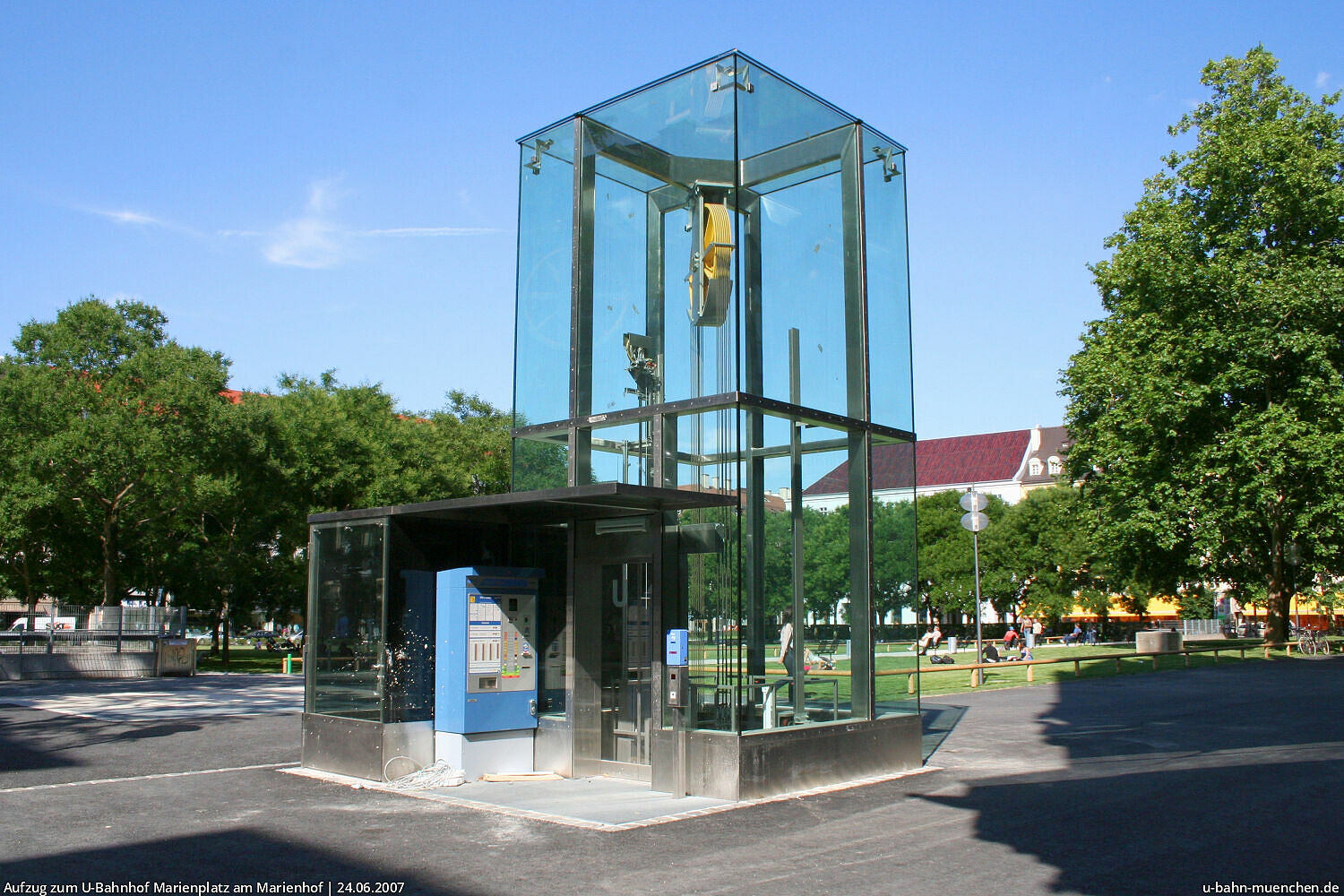

Aufzug am Marienhof Aufzug am Marienhof

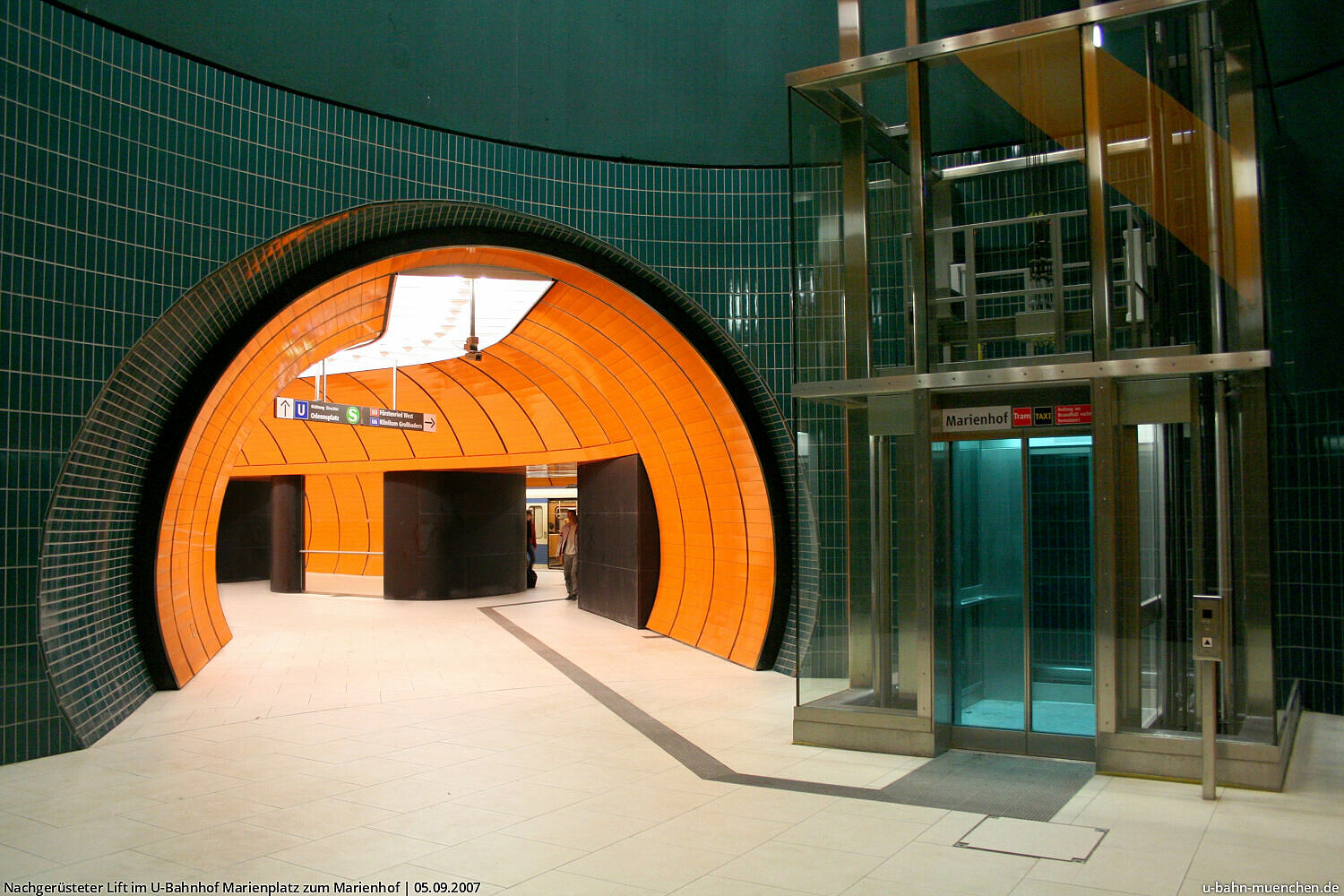

Nachgerüsteter Lift am Marienhof Nachgerüsteter Lift am Marienhof
2015 neugestaltetes Sperrengeschoss am Marienplatz 2015 neugestaltetes Sperrengeschoss am Marienplatz

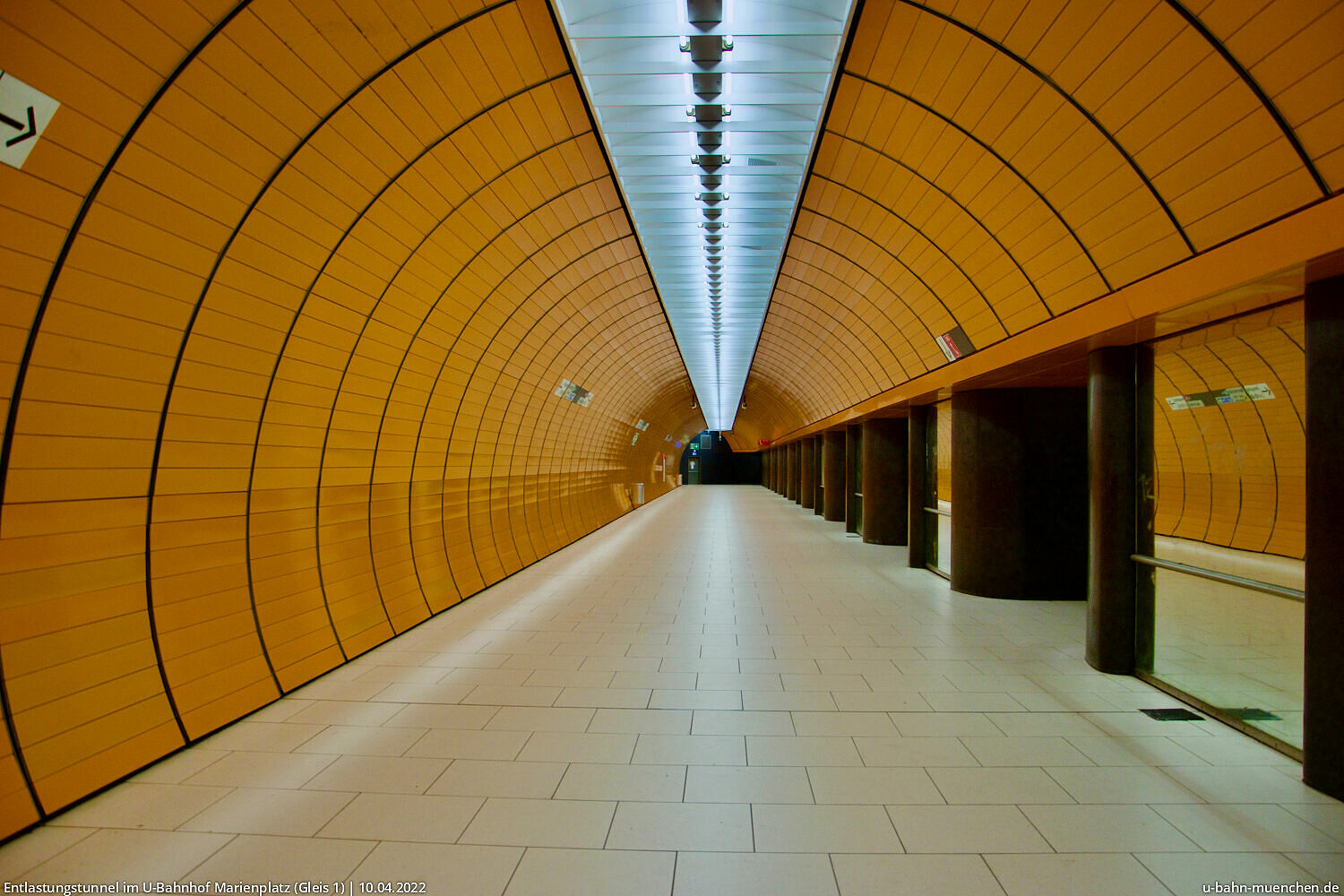

Entlastungstunnel Marienplatz Gleis 1 Entlastungstunnel Marienplatz Gleis 1
Entlastungstunnel Marienplatz Gleis 1 Entlastungstunnel Marienplatz Gleis 1
2015 neugestalteter Zugang am Marienplatz 2015 neugestalteter Zugang am Marienplatz
Zugzielanzeiger im Bahnhof Marienplatz vor dem Umbau Zugzielanzeiger im Bahnhof Marienplatz vor dem Umbau
